Duplo Shoe Spreader und Zubehör
Art.Nr.: DS
Hersteller/Marke: Duplo Verbundbeschläge
14,99 EUR - 285,01 EUR
inkl. 19 % USt.
-
- Lieferzeit 3-5 Werktage (*)
Profitieren Sie schon von unseren Gewerbekonditionen? Kontaktieren Sie uns!
Kraftsparend zum passenden Verbundbeschlag
Nur ein passender Schuh ist ein guter Schuh – das gilt auch beim Hufbeschlag. Nur ein optimal angepasstes Hufeisen kann das Pferd bestmöglich unterstützen und sicher am Huf bleiben. Da kaum ein Pferdehuf idealen Maßen entspricht, kommen auch die von uns oder anderen Herstellern gelieferten Hufeisen nicht out of the box zum Einsatz, sondern müssen – unabhängig davon, ob sie genagelt oder geklebt werden – individuell angepasst werden.
Im Alltag des Hufschmieds sind daher regelmäßig kleinere und größere Anpassungen erforderlich, um eine perfekte Passform zu erzielen. Ein Thema, das uns besonders am Herzen liegt: Denn nicht optimal angepasste Beschläge führen immer wieder zu Problemen wie zum Beispiel verlorenen Eisen.
Duplo ist ein System von Hufbearbeitern für Hufbearbeiter. Deshalb betrachten wir nicht nur den Beschlag selbst, sondern den gesamten Prozess: von der Entwicklung über den optimalen Kundenservice bis hin zur praktischen Anwendung am Huf und dem passenden Hufbeschlagwerkzeug für den Arbeitsalltag. Genau aus diesem Anspruch heraus – und weil der Hufbearbeiter für uns das zentrale Bindeglied zwischen Beschlag und Pferd ist – hat Hubert Frank gemeinsam mit unserem Team nach dem großen Erfolg der Schweiß-Vorrichtung mit dem Duplo Shoe Spreader eine weitere praxisorientierte Vorrichtung entwickelt.
Vom Original zur optimalen Passform mit dem Duplo Spreizer

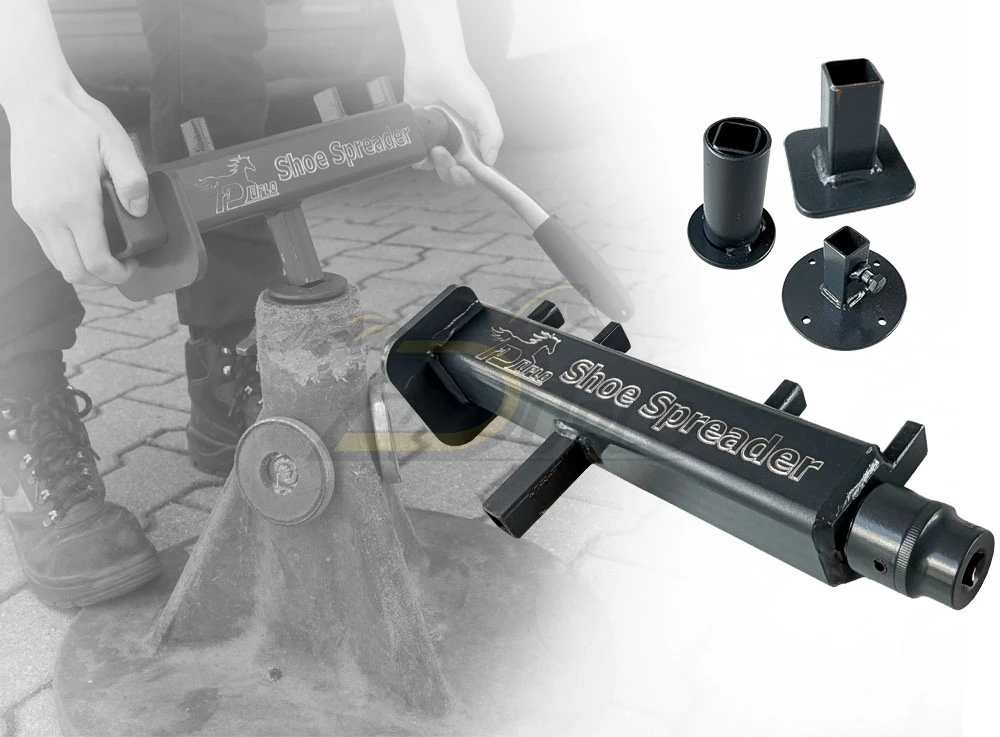

Der Duplo Shoe Spreader (Duplo Spreizer) wurde entwickelt, um das Anpassen unserer Verbundbeschläge deutlich zu erleichtern. Als kompakte Vorrichtung mit großer Wirkung ermöglicht er es, Verbundbeschläge mühelos, kraftsparend und vor allem gelenkschonend an den Pferdehuf anzupassen.

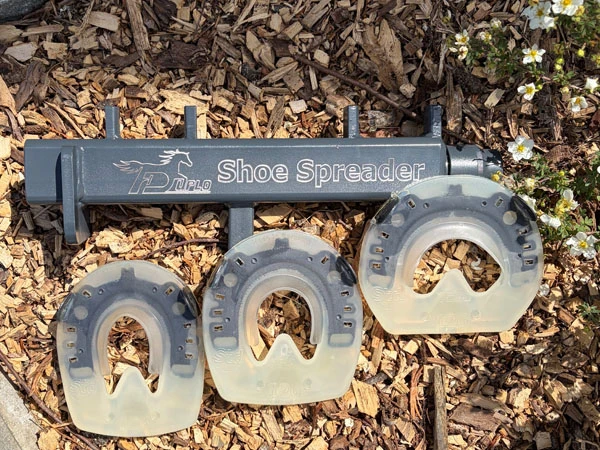

Das Ergebnis sehen Sie hier auf einen Blick: unser Duplo Basic in seiner ursprünglichen Form sowie in den mit dem Shoe Spreader modifizierten Varianten – geweitet und verengt.
Vielleicht wundern Sie sich: Warum „enger“, wenn unsere Vorrichtung doch Shoe Spreader – also Spreizer – heißt? Ganz einfach: Grundsätzlich lässt sich ein Beschlag damit nicht nur weiten, sondern auch verengen. Wir gehen jedoch davon aus, dass dafür in der Praxis weiterhin meist der klassische Schmiedehammer zum Einsatz kommen wird.
Flexibel arbeiten – drei Adapter zur Auswahl
Die Möglichkeiten auf einen Blick: Wie bereits bei unserer Schweiß-Vorrichtung haben Sie auch hier die Wahl. Unser Ziel ist es, Ihnen maximale Flexibilität zu bieten und gleichzeitig ein effizientes, praxisnahes Arbeiten zu ermöglichen.

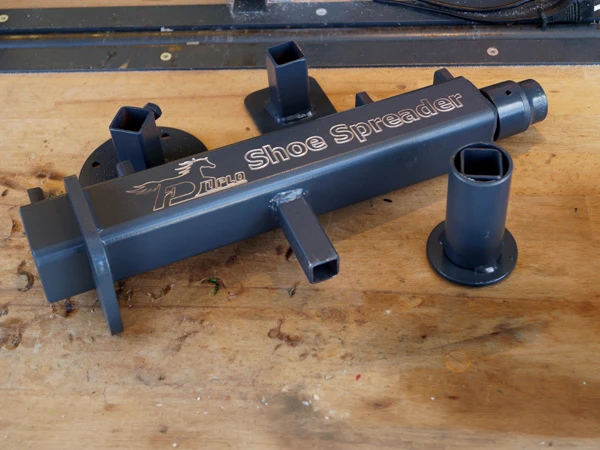

Wählen Sie zwischen drei Adaptern (für die Werkbank, den Amboss oder den Hufbock) und nutzen Sie den Duplo Spreizer genau dort, wo es für Ihren Arbeitsablauf am besten passt. So schaffen Sie sich optimale Bedingungen für ein flexibles, ergonomisches und kraftsparendes Arbeiten – ganz abgestimmt auf Ihre individuellen Anforderungen im Beschlagsalltag.
Ergänzende Informationen zum Hufbock-Adapter

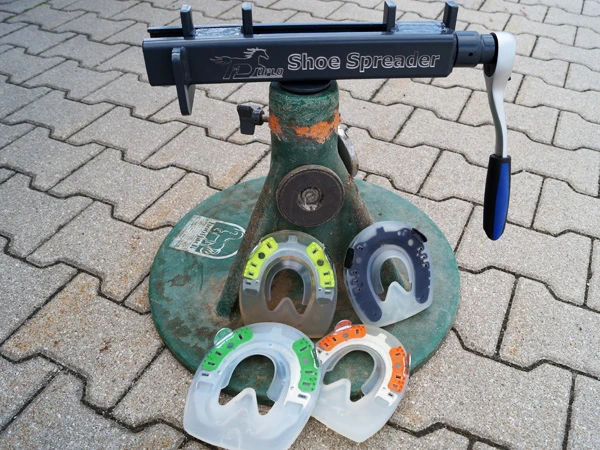

Der Adapter für den Hufbock kann sowohl mit dem Hoofjack® von Kerckhaert als auch mit dem Blacksmith Hufbock mit Kunststoffbasis kombiniert werden.
Ergänzende Informationen zum Amboss-Adapter
Wenn Sie den Spreader mit Ihrem Amboss kombinieren möchten, prüfen Sie bitte anhand der in den Produktbildern ersichtlichen Maßangaben, ob Sie einen Adapter benötigen oder nicht. Je nach Ausführung des Ambosses kann es durchaus sein, dass das Vierkantrohr des Spreaders direkt in das Vierkantloch des Ambosses gesteckt werden kann.
Zum passenden Verbundhufeisen mit dem Shoe Spreader
Der Shoe Spreader kann genutzt werden, um fast alle Duplo Verbundhufeisen mit offenem Sohlenbereich anzupassen. Auch das neue Modell des Full Branch Shoe mit regulärem Hufeisenschenkel kann mit dem Duplo Spreizer an die Hufform des Pferdes angepasst werden.
Der Spreizer ist ungeeignet für die Straight Bar Modelle mit geschlossenem Kern, Beschläge mit offener Zehe sowie reine Kunststoffbeschläge ohne Metallkern.

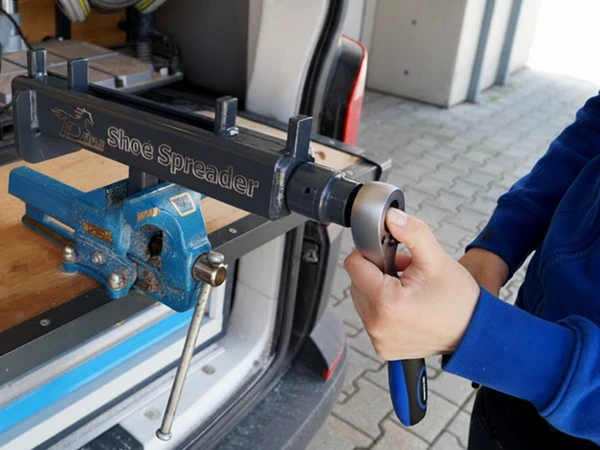

Der Antrieb des Spreaders erfolgt über eine Stecknuss und eine Umschaltknarre, wodurch eine einfache Betätigung bei geringem Kraftaufwand gewährleistet wird.

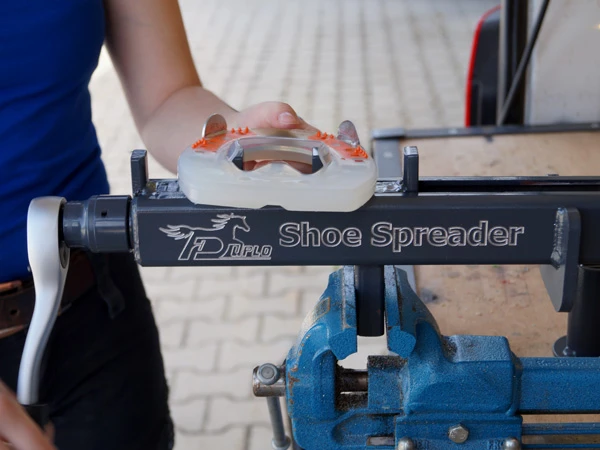

Mit dem Shoe Spreader können Sie eine Vielzahl unserer Verbundhufeisen mit offener Sohlenfläche gelenkschonend und kräftesparend weiten.

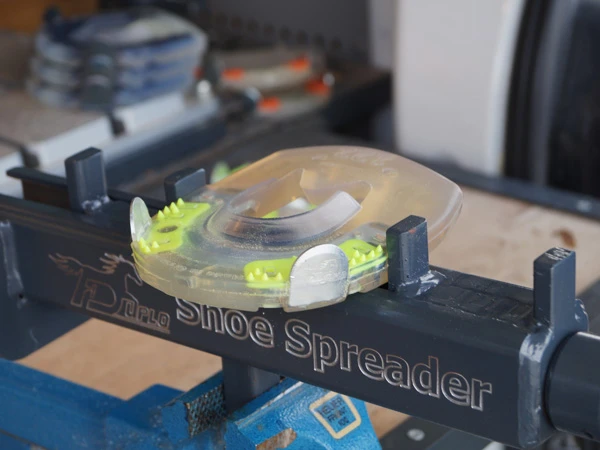

Auch wenn der Name „Spreizer“ zunächst etwas anderes vermuten lässt: Mit dem Shoe Spreader können Sie unsere offenen Verbundhufeisen mit Kunststoffsteg selbstverständlich auch enger formen.

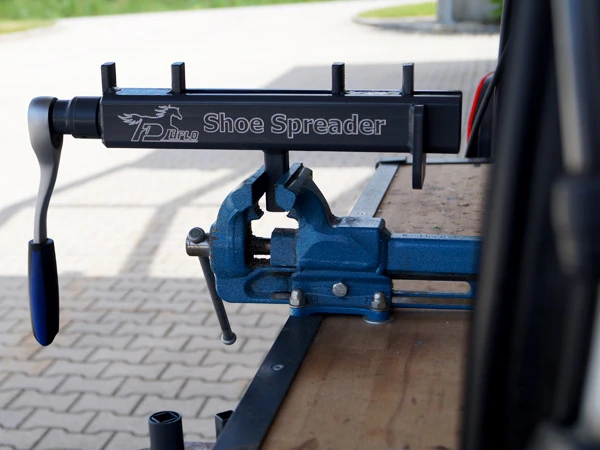

Eine Kombination des Spreizers mit Ihrem Schraubstock ist ohne Adapter möglich.

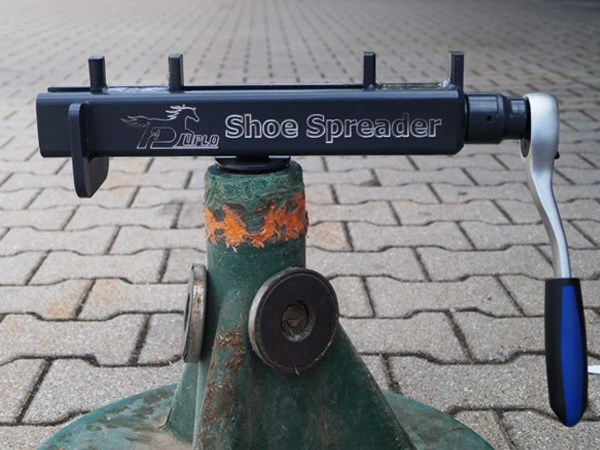

Wenn Sie den Shoe Spreader mit Ihrem Hufbock nutzen möchten, benötigen Sie den passenden Adapter.

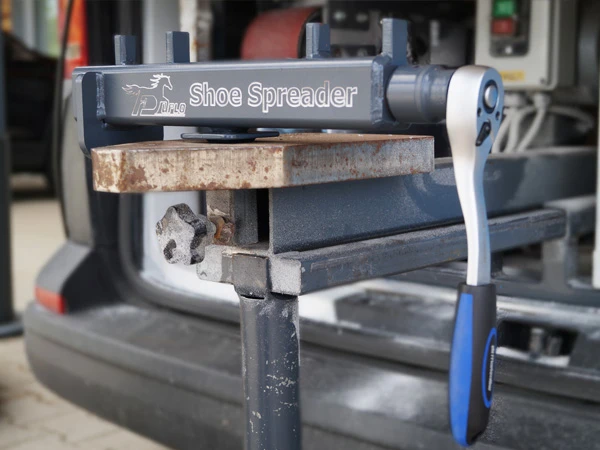

Je nach Amboss kann der Spreader direkt oder mit einem Adapter in das Vierkantloch gesteckt werden.
Anwendungs- und Sicherheitshinweise – Arbeiten mit dem Shoe Spreader – Video
Bitte lesen und befolgen Sie unsere Sicherheitshinweise, um Verletzungen von Mensch und Pferd zu vermeiden. Wenn Sie den Shoe Spreader in Kombination mit unseren Beschlägen nutzen, lesen Sie bitte auch unsere allgemeinen Sicherheitshinweise.
Spreizzange adé – kraftsparend arbeiten mit dem Shoe Spreader
Der Duplo Shoe Spreader funktioniert nach dem gleichen Prinzip wie eine klassische Spreizzange: Das Hufeisen wird in der Vorrichtung fixiert und anschließend geweitet.
Der entscheidende Unterschied liegt jedoch in der Anwendung, denn statt kraftaufwendig und oftmals sehr gelenkbelastend zu arbeiten, wie es bei der klassischen Spreizzange üblich ist, nutzen Sie hier die effiziente Kraftübertragung – für ein deutlich kraftsparenderes und gelenkschonenderes Arbeiten. Mit dem Duplo Shoe Spreader investieren Sie nicht nur in schnelleres und effizienteres Arbeiten, sondern auch in Ihre eigene Gesunderhaltung.

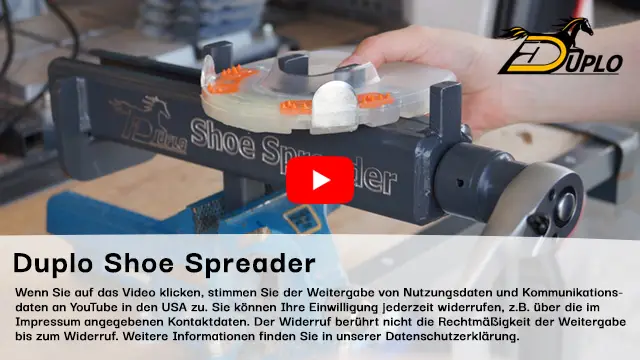

Wie einfach und effizient die Anwendung ist, zeigt Ihnen unser kurzes Video.
Duplo Shoe Spreader in Aktion

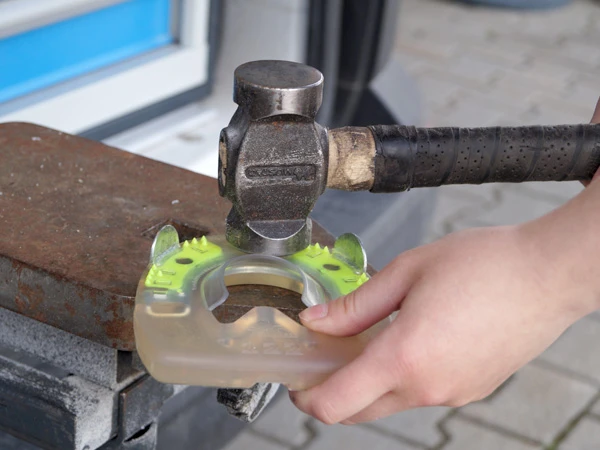

Beschlag auf ebenen Sitz (Planheit) prüfen
Wie in vielen Bereichen gilt auch beim Anpassen von Beschlägen: Wechselwirkungen sollten stets im Blick behalten werden. So kann eine Veränderung der waagerechten Form des Beschlags – also das Weiten oder Verengen – auch Auswirkungen auf seine Form in der senkrechten Ebene haben. Je nach Umfang der Anpassung kann der Beschlag dabei zum Beispiel auch aufdachen. Liegt er dadurch nicht mehr plan auf dem Huf auf, können unerwünschte Druckstellen entstehen.
Überprüfen Sie deshalb nach jeder Anpassung den ebenen (planen) Sitz des Beschlags.
Produkteigenschaften
| Allgemeine Daten und Lieferhinweise | |
|---|---|
| Modell | Duplo Shoe Spreader (Duplo Spreizer) |
| Marke | Duplo |
| Sortiment | Der Shoe Spreader ist Teil unseres Innovations-Testsortiments zu vergünstigten Testpreisen. |
| Artikelnummern | Duplo Shoe Spreader: 000100DS Amboss-Adapter: 000101DS Hufbock-Adapter: 000102DS Werkbank-Adapter: 000103DS Spreader-Set mit Preisvorteil – bestehend aus dem Duplo Spreader und 3 Adaptern: 000110DS Umschaltknarre, feinverzahnt, 12,5mm (1/2"): 000104DS |
| Gewicht | Duplo Shoe Spreader: 4,63kg Amboss-Adapter: 0,17kg Hufbock-Adapter: 0,33kg Werkbank-Adapter: 0,32kg Umschaltknarre: 0,58kg |
| Packungseinheit | Sie haben die Wahl: Sie können entweder jeden Artikel einzeln oder ein Komplett-Set erwerben. |
| Umtausch und Rücksendung | Unter bestimmten Voraussetzungen innerhalb von 3 Monaten innerhalb der Europäischen Union (EU)
möglich. Für Rücksendungen außerhalb der EU kontaktieren Sie bitte unseren Kundenservice. Alle Details finden Sie im Bereich Wissenswertes → Service & Konditionen. |
| Funktion und Einsatzbereiche | |
|---|---|
| Funktion | Verbundhufeisen weiten und enger formen |
| Kompatible Duplo-Beschläge | geeignet für alle Verbundbeschläge mit offener Sohlenfläche und verkürztem oder regulärem
Hufeisenschenkel; nicht geeignet für Beschläge mit geschlossener Sohlenfläche, reine Kunststoffbeschläge, Straight Bar Verbundbeschläge mit geschlossenem Metallkern sowie die zehenoffenen Modelle |
| Zubehör | passender Adapter (Werkbank, Amboss, Hufbock), Umschaltknarre passend für den Duplo Shoe Spreader, persönliche Schutzausrüstung |
| Lackierung | Der Shoe Spreader ist mit einer braunen Rostschutzfarbe grundiert und mit
grauer Farbe lackiert. Die Metallteile sind nicht verzinkt. |
| Wartung und Pflege des Shoe Spreaders | Achten Sie darauf, die Gewindestange sauber und frei von Schmutzablagerungen zu halten. Für eine dauerhaft leichtgängige Funktion empfehlen wir, die Gewindestange regelmäßig leicht einzuölen. |
| Sicherheitshinweise | |
|---|---|
| Allgemeine Hinweise | Achten Sie auf den sicheren Sitz des Werkzeugs und arbeiten Sie stets kontrolliert. Es besteht Abrutsch-, Rückschlag- sowie Quetschgefahr. Halten Sie Hände und Finger von beweglichen Teilen fern und vermeiden Sie übermäßige Krafteinwirkung. |
| Einzugsgefahr | Achten Sie bei der Anwendung darauf, dass keine losen Gegenstände wie Haare, Ketten, Kleidung oder ähnliche Teile in die beweglichen Komponenten des Spreizers gelangen oder eingeklemmt werden können. Verletzungsgefahr durch Einziehen oder Quetschen! |
| Gefahr durch umherfliegende Teile | Achten Sie auf einen festen Sitz des Verbundbeschlags im Spreizer. Ist der Beschlag nicht korrekt fixiert, kann er abrutschen und unkontrolliert weggeschleudert werden. |
| Sicherheitshinweise online | Unsere Sicherheitshinweise finden Sie unter Wissenswertes → Sicherheitshinweise. |
| Duplo Sicherheitshinweise als PDF-Download | PDF-Download |
| Sicherheitshinweise für den Shoe Spreader als PDF-Download | PDF-Download |
Der Impulsgeber John Cosgriff
Die Idee hinter dem heutigen Shoe Spreader geht auf einen Impuls zurück, den John Cosgriff bereits vor vielen Jahren gegeben hat. Der Rancher, Hufschmied und langjährige Wegbegleiter der Familie Frank aus Montana, USA, hat mit einer ähnlichen Vorrichtung einen wichtigen Beitrag zu dieser Entwicklung geleistet.
An dieser Stelle möchten wir ihm unseren besonderen Dank aussprechen. Über viele Jahre hinweg entstand eine enge Verbindung, geprägt von gemeinsamen Erlebnissen, fachlichem Austausch und der gemeinsamen Leidenschaft für Pferde und das Hufschmiedehandwerk.
Wie Hubert Frank selbst gehört auch John Cosgriff zu den Menschen, die nicht nur Handwerker und Hufschmiede sind, sondern vor allem Tüftler und Problemlöser. Menschen, die Bestehendes hinterfragen, neue Wege suchen und ihr Wissen gerne weitergeben. Solche Wegbegleiter sind oft der Ursprung guter Ideen – und manchmal auch der Beginn von Entwicklungen, die, wie auch jetzt im Falle des Spreaders, mit etwas zeitlicher Verzögerung ihren Weg in den Hufschmiedealltag finden.
Der Shoe Spreader steht damit beispielhaft für die Philosophie hinter unseren Produkten: praktische Lösungen aus der Praxis für die Praxis. Entwickelt von Hufbearbeitern für Hufbearbeiter – denn Duplo ist mehr als nur ein Hufschutz.
John Cosgriff und Edeltraud Frank 2018 am Duplo-Stand auf dem Farrier Summit in Cincinnati, USA.
John Cosgriff beim Reset eines Duplo-Beschlags kurz vor einem Ausritt zum Sweet Grass River in Montana.
John Cosgriff, Dr. Katie Cosgriff-Curry und Stephan Becker (NBvH) beim Ideenaustausch in Grainet.
FAQ-Ratgeber: Hufeisen weiten mit dem Duplo Shoe Spreader
Kann jeder Duplo mit dem Shoe Spreader angepasst werden?
Nein. Der Shoe Spreader ist ausschließlich für Verbundbeschläge geeignet und nicht für reine Kunststoffmodelle. Zudem können Straight Bar Modelle mit geschlossenem Metallkern (u.a. Traction, Jumper sowie die zehenoffenen Modelle) nicht mit dem Shoe Spreader angepasst werden.
Können Verbundbeschläge mit Gewinde mit dem Shoe Spreader angepasst werden?
Ja. Auch Modelle mit Gewinde für Stollen können mit dem Duplo Spreizer angepasst werden. Wie bei der manuellen Anpassung ohne Vorrichtung ist jedoch besondere Aufmerksamkeit auf die Position der Gewindeeinsätze am Huf zu legen.
Welche Beschlagsgrößen können mit dem Shoe Spreader angepasst werden?
Prinzipiell von der Größe 98mm bis zur Größe 198mm. Um diese Frage genau beantworten zu können, sind wir auf die Rückmeldungen aus der Praxis angewiesen. Aus diesem Grund ist der Spreader zunächst zum vergünstigten Testpreis im Rahmen unseres Innovations-Sortiments erhältlich.
Wie weit kann ein Beschlag geweitet werden?
Diese Frage lässt sich nicht pauschal beantworten. Das Ausmaß der Anpassung sowie die Beurteilung von Passform und Stabilität liegen – wie bei jeder Schmiedetätigkeit – im Ermessen des Hufbearbeiters vor Ort. Wichtig ist, den Beschlag nach dem Weiten (oder auch dem Engen) stets wieder plan zu richten.
Können auch konventionelle Hufeisen mit dem Duplo Shoe Spreader geweitet werden?
Theoretisch ja – praktisch würden wir es nicht empfehlen. Ein Hufeisen ist nicht so sicher im Shoe Spreader verankert wie ein Verbundbeschlag. Das Risiko, dass das Hufeisen durch die Krafteinwirkung abrutscht und „davonfliegt“, ist vor allem bei größeren Anpassungen sehr hoch und stellt damit ein erhebliches Verletzungsrisiko dar. Wir empfehlen daher, den Shoe Spreader nur für das Anpassen von Verbundbeschlägen zu nutzen.
