Dispositif de soudure
N° art.: 000100V
Fabricant/marque: Duplo Verbundbeschläge
275,25 EUR
compris 19 % TVA
-
- Délai de livraison 3-5 Werktage (*)
- Poids 5,5 kg
Profitez-vous déjà de nos conditions commerciales ? Contactez-nous !
Notre dispositif de soudure pour des cordons de soudure solides sur votre ferrure adhésive
Les fers à cheval collés ont longtemps eu la réputation d'être tout simplement inefficaces. Même aujourd'hui, nous entendons souvent dans les conversations les inquiétudes concernant les fers perdus. Mais ceux qui, comme nous, se penchent sur le sujet en détail, constatent que le collage des fers à cheval fonctionne désormais et connaît un véritable essor.
Souvent, la décision « pour le collage » est prise par nécessité. Cependant, de plus en plus de propriétaires de chevaux optent pour cette solution par conviction et c'est ainsi que la protection de sabot collée sort lentement mais sûrement de sa niche. Les produits pour la protection collée des sabots occupent désormais une place importante dans notre assortiment. Les progrès de la technologie de collage ont également permis d'améliorer la durabilité globale des protections collées pour sabots. Auparavant, les fers à cheval collés étaient souvent considérés comme une solution d'urgence temporaire. Cette vision appartient désormais au passé et nombreux sont ceux qui collent leurs chevaux de manière permanente.
Dans l'ensemble, il apparaît que les fers à cheval collés constituent désormais une alternative attrayante au ferrage traditionnel. De plus en plus de propriétaires de chevaux reconnaissent les avantages de la protection des sabots par collage et optent délibérément pour cette solution. Il n'est donc pas étonnant que le collage des fers à cheval occupe une place de choix dans le monde du cheval. Le marché réagit à cette demande et propose une multitude de produits et de solutions.
Parmi ces solutions figure notre dispositif de soudure, spécialement conçu pour souder nos produits en plastique à l'air chaud.
Il est important pour nous de souligner que le collage des fers à cheval nécessite également une approche professionnelle. Un maréchal-ferrant expérimenté doit maîtriser les techniques de collage nécessaires pour appliquer correctement le fer à coller, et le propriétaire du cheval ou le cavalier doit contrôler régulièrement le fer à coller, comme toute autre protection du sabot.
Avantages du travail avec le dispositif de soudure
Le dispositif de soudage que nous avons développé permet d’obtenir des soudures régulières et stables tout en facilitant le travail et en faisant gagner du temps.
- gain de temps – le soudage plastique de la manchette de collage et de la plaque de base est plus rapide avec le dispositif que sans celui-ci
- longévité - le matériau du dispositif de soudage est galvanisé et ne rouille pas
- flexibilité - vous avez les deux mains libres pour souder les pièces en plastique et vous pouvez vous occuper des détails importants
- uniformité - le dispositif permet de chauffer uniformément la plaque de base et le collier adhésif
- travail ergonomique - La version standard est partiellement réglable en hauteur pour un travail plus confortable.
- flux d'air précis – le flux d'air chaud est dirigé avec précision grâce au dispositif ; cela évite également, en cas d'utilisation précise, que le flux d'air chaud soit dirigé sur la couche intérieure des manchettes à coller Wolf Busch®, par exemple
- fiabilité - les soudures reproductibles et régulières contribuent à la durabilité et au succès du ferrage collé sur le sabot. Peu importe que la plaque de base soit une ferrure composite ou une ferrure purement synthétique sans noyau métallique.
Mini vs. dispositif standard – possibilités de combinaison
| Modèle | Standard | Mini |
|---|---|---|
| Tréteau de maréchalerie | possible | uniquement avec des ajustements manuels |
| Étau | possible | possible |
| Enclume | possible | uniquement avec des ajustements manuels |
| Réglable en hauteur | selon la combinaison choisie : entre 90 cm et 107 cm | non |
| Buse de Réduction | La buse de réduction modifiée est adaptée aux pistolets à air chaud HL/HM 1920 E, HL/HM 2020 E, HG/HM 2120, HG/HM 2220, HG/HM 2320, MH 3, MH 5 de la marque Steinel. | |
Soudage à l'air chaud avec le dispositif de soudure – photos

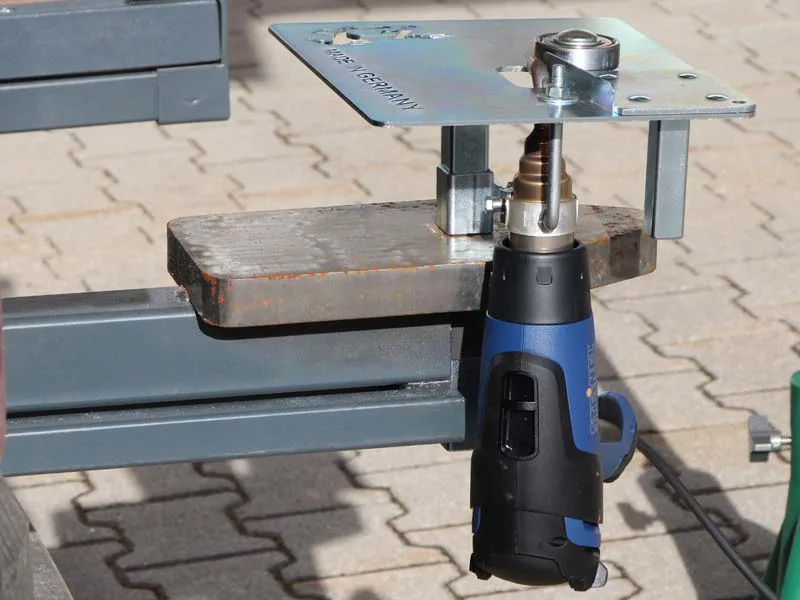

Le dispositif de soudure Standard dans l'enclume.

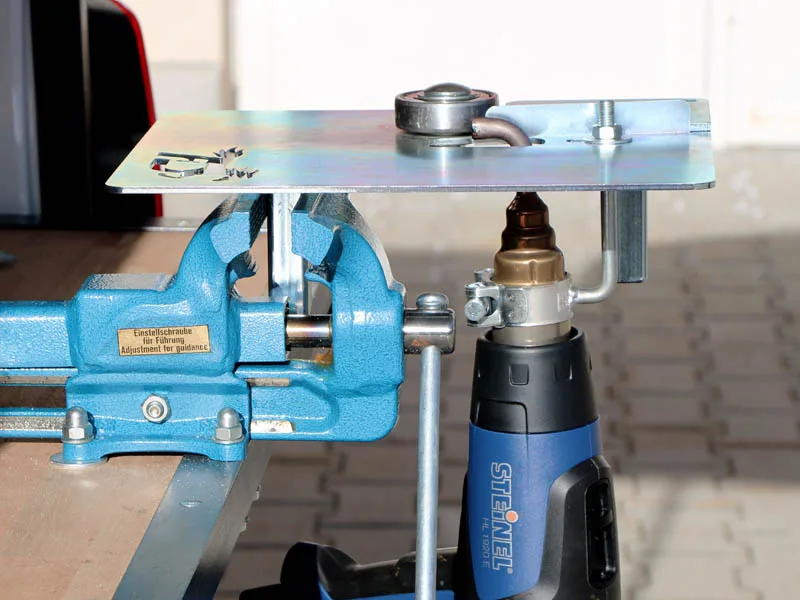

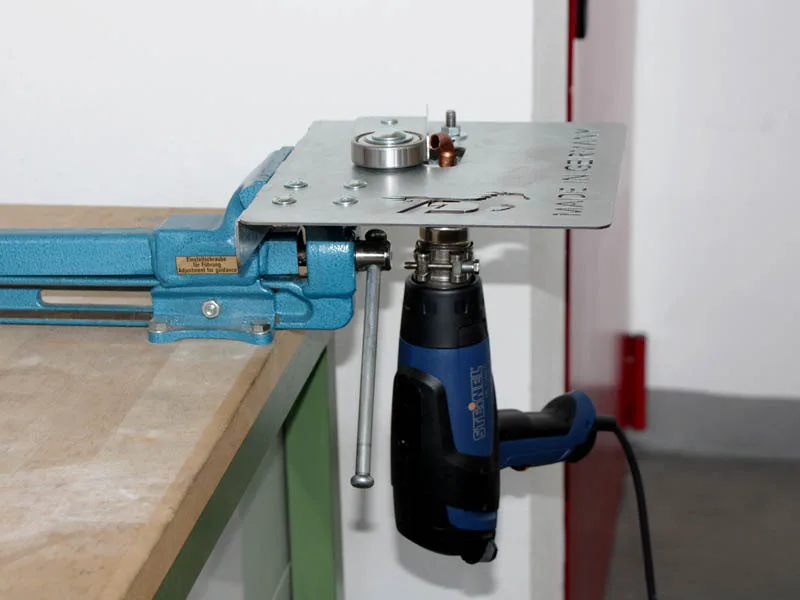

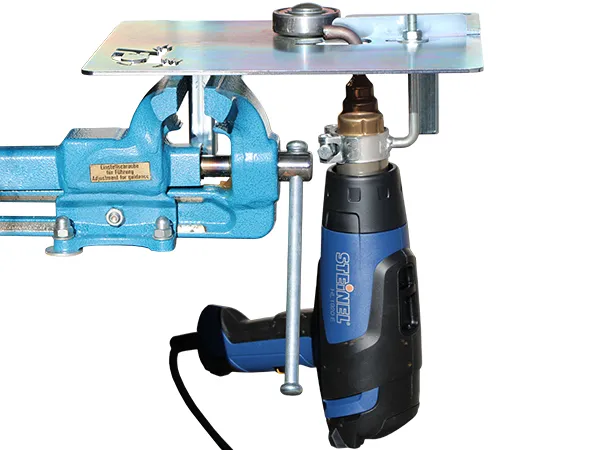

Le dispositif de soudure Standard dans l'étau.

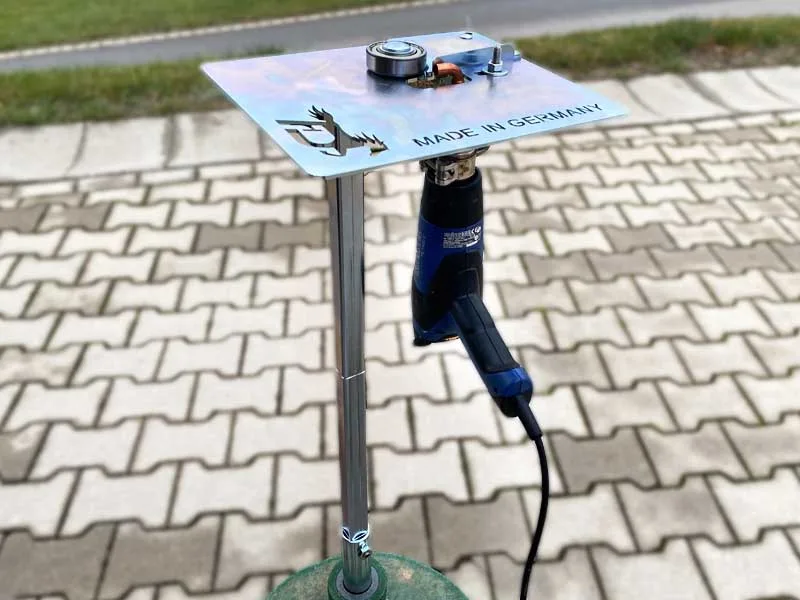

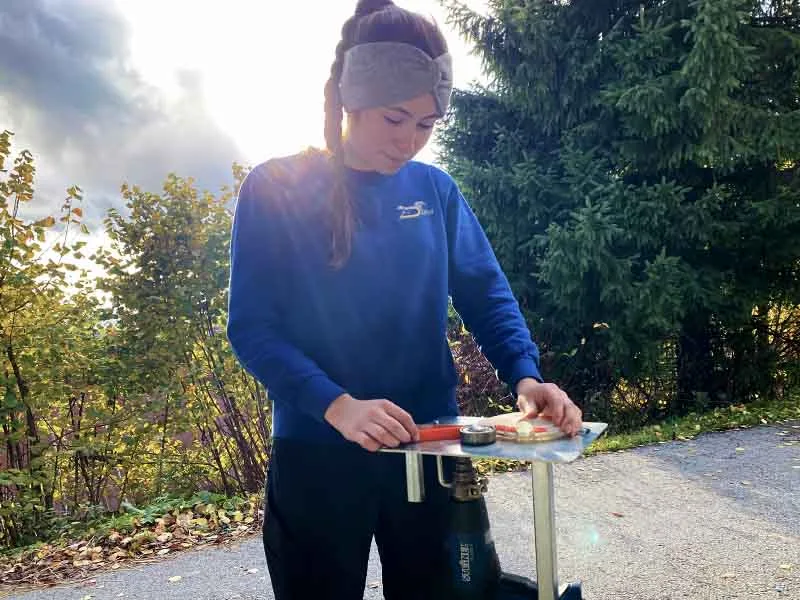

Le dispositif de soudure Standard dans le trépied.
Le dispositif de soudure Mini ne peut malheureusement pas être monté dans l'enclume ou le trépied sans être ajusté manuellement.

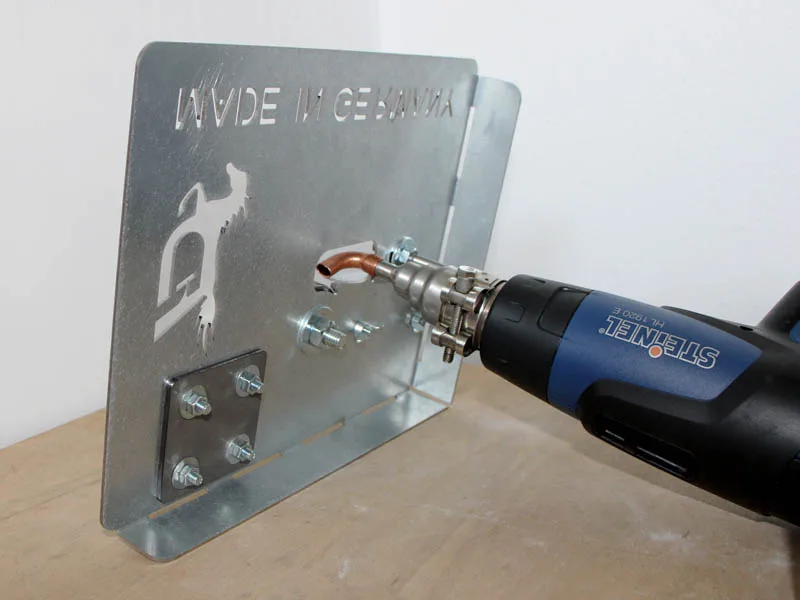

Le dispositif de soudure Mini peut être fixé sans effort dans un étau, tout comme la version Standard.

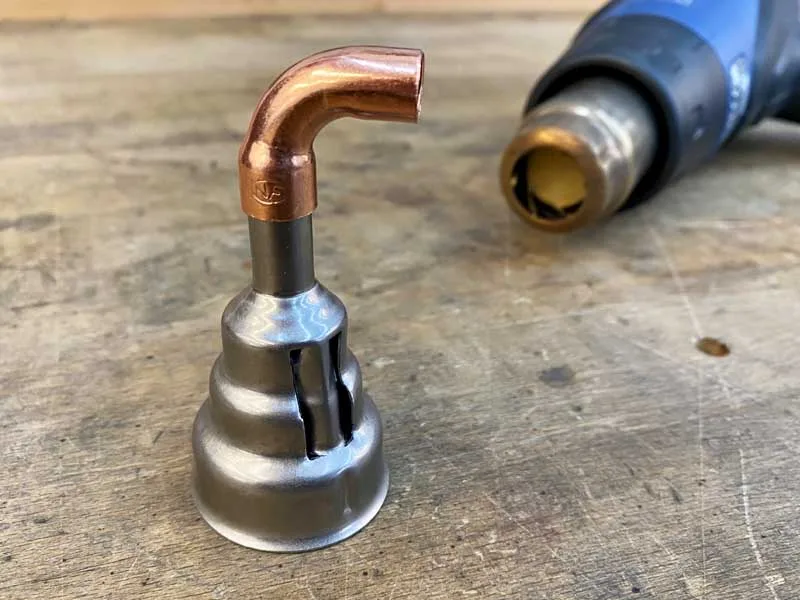

Les deux variantes sont livrées avec une buse de réduction Steinel et l'embout spécial nécessaire. Cet embout spécial permet de diriger le flux d'air avec précision sur les composants à souder.

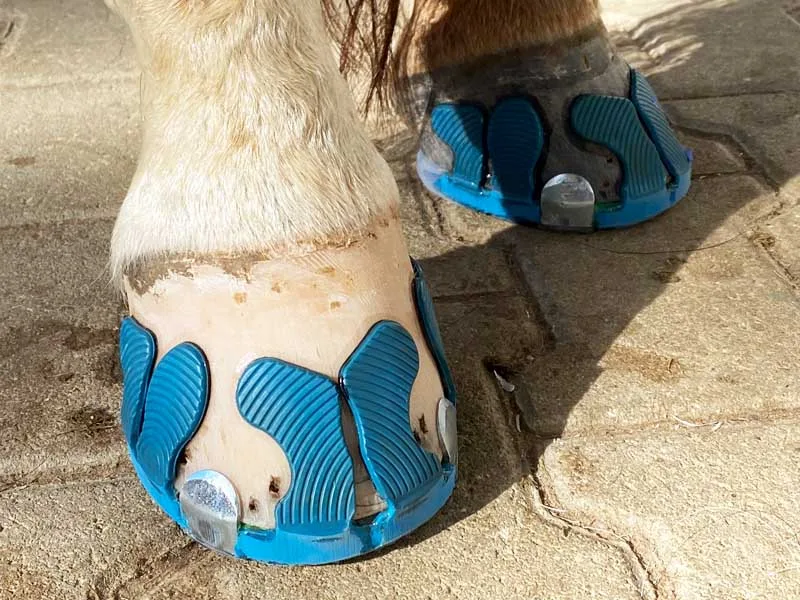

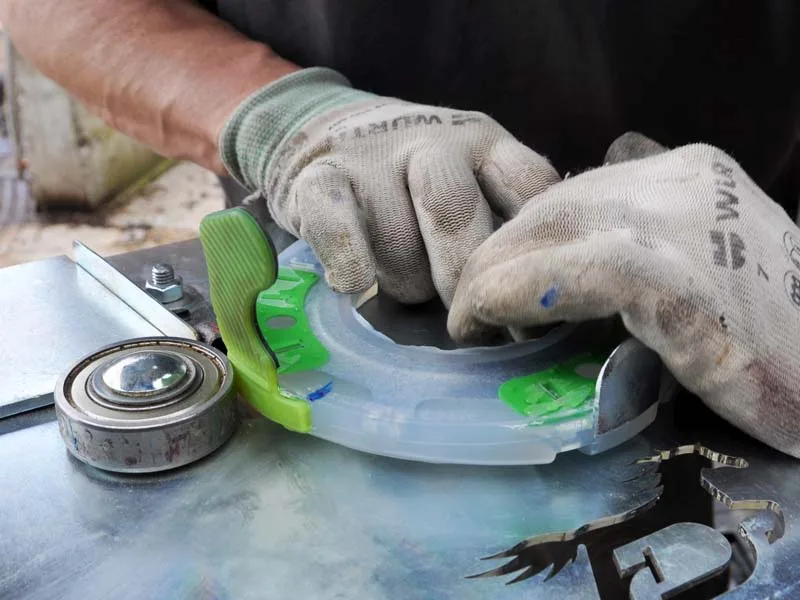

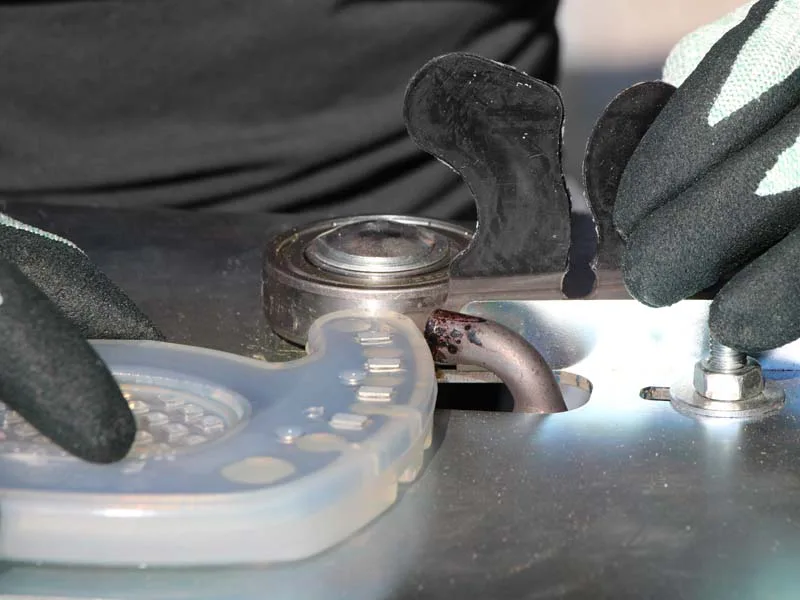

Soudage avec une ferrure avec des pinçons latéraux comme plaque de base et des manchettes à coller divisées Wolf Busch®.
Le dispositif de soudage est également adapté au « collage à l'air chaud » des bandes de couleur sur la ferrure.

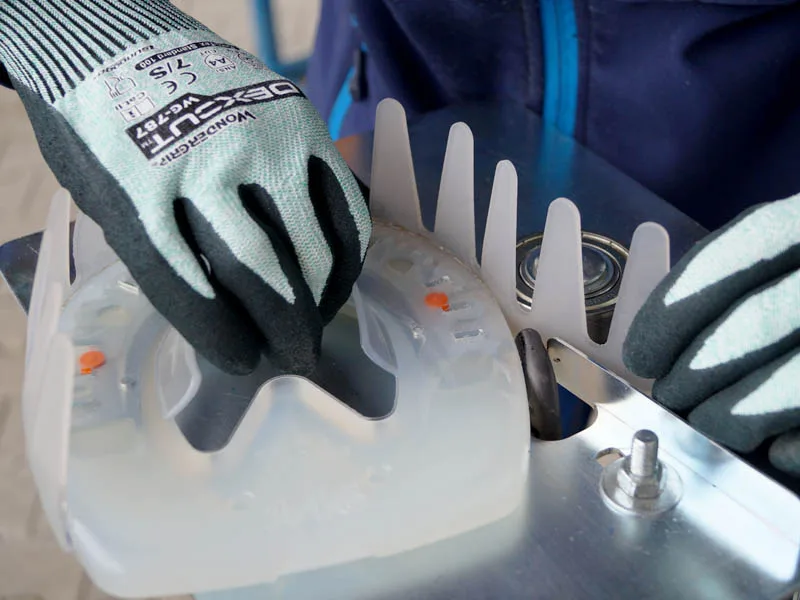

Nos colliers adhésifs Pro et Easy peuvent également être soudés à l'aide de notre dispositif avec la ferrure nécessaire comme plaque de base.
Consignes d'utilisation et de sécurité pour le soudage des plastiques - vidéo
Souder avec le dispositif de soudure
Avant de commencer les travaux de soudure pour votre fer à coller, pensez à adapter de manière optimale la plaque de base au sabot du cheval et à poncer les éventuels nodules . Nous tenons à préciser ici qu'il peut également être nécessaire d'adapter les manchettes de collage au sabot. Vous trouverez de plus amples détails dans les produits adhésifs correspondants.
Vous trouverez d'autres conseils pour une ferrure collée réussie dans notre vidéo, dans les instructions de collage sur notre site web (FAQ → instructions) et bien sûr dans les descriptions des manchettes de collage et des colliers adhésifs.
Duplo dispositif de soudure Standard
Remarques générales – étape par étape vers une soudure stable
- Pincez la manchette de collage dans le chemin de roulement prédéfini entre le rouleau et la plaque de soudure.
- Déroulez lentement et régulièrement la plaque de base. Même si la manchette de collage est automatiquement repositionnée dès qu'elle est soudée au point de départ, nous vous recommandons de veiller avec l'autre main à ce qu'elle ne glisse pas pendant les travaux de soudage.
- Marquez volontairement le point de départ et le point d'arrivée de la soudure en appuyant un peu plus.
- Un bourrelet vitreux doit être visible sur toute la longueur au niveau des bords soudés.
- Lorsque vous avez terminé de souder, vérifiez l'ajustement sur le sabot et arrondissez légèrement les bords de soudure vers le côté sol.

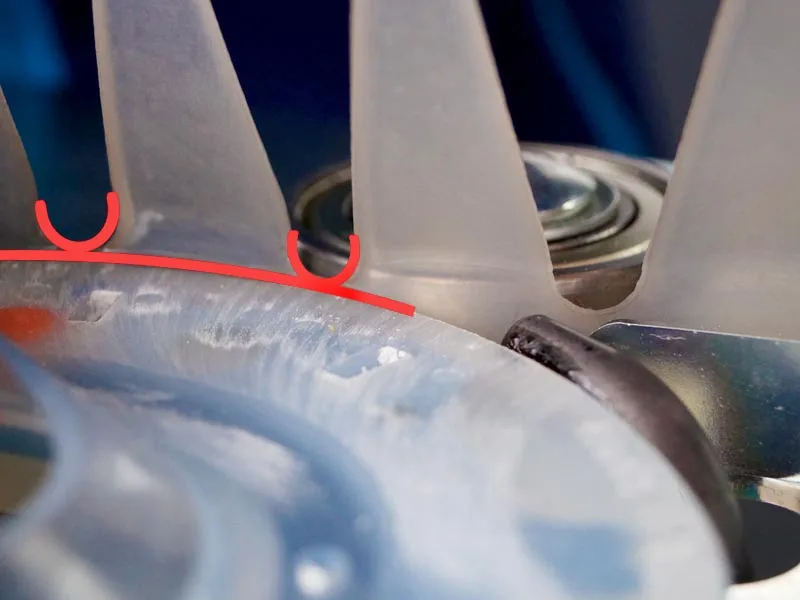

Les plaquettes d'espacement (espaceurs)
Lors du collage, il est important que la manchette ou le collier adhésif ne pénètre pas dans le profil de la plaque de base et ne dépasse pas le bord de la plaque côté sol.
Utilisez les plaquettes d'espacement (espaceurs) appropriées. Selon la ferrure et la manchette / le collier adhésif, vous avez besoin d'une autre plaquette d'écartement. Veillez à ce que le point le plus bas de l'arrondi circulaire entre les languettes soit au même niveau que le bord supérieur de la ferrure.

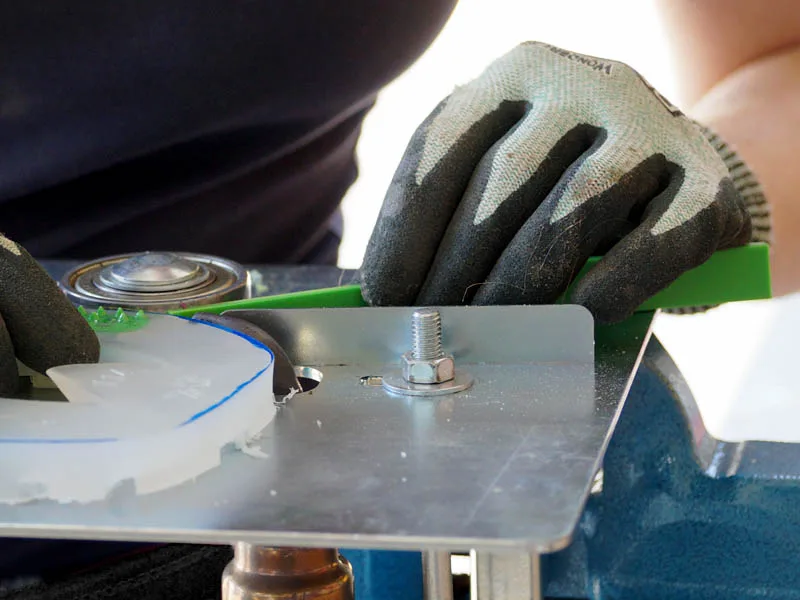

Vous n'avez pas besoin de plaquettes d'espacement pour les bandes de couleur.
Conseils et astuces pour une soudure plastique réussie pour une protection des sabots réussie
Voici un conseil pour tous ceux qui se lancent dans le collage : Jetez un coup d'œil à nos
sets de démarrage pratiques.
Votre achat est doublement rentable grâce aux articles en set - non seulement vous gagnez du temps grâce
à un achat rapide, mais vous pouvez également profiter des avantages de prix supplémentaires des
articles en set. Le set M comprend le dispositif Mini, le set L le dispositif de soudage Standard.

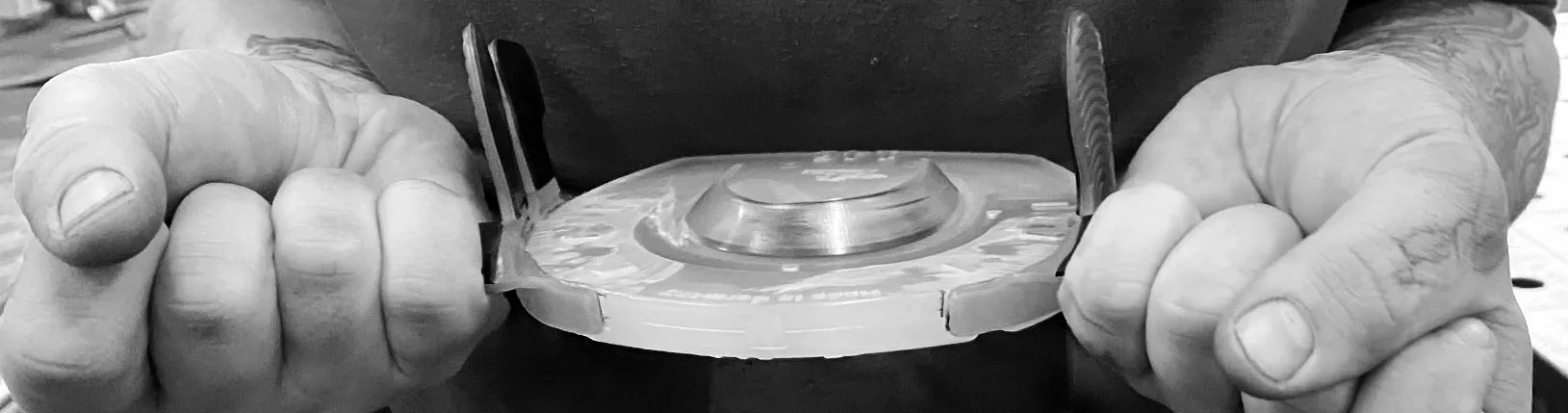

Test de déchirure - tester la stabilité des soudures de la ferrure adhésive
La soudure du fer à coller sera soumise à d'immenses forces au niveau du sabot. C'est pourquoi nous recommandons toujours de procéder à un test de rupture dès que la soudure a refroidi.
Si la soudure plastique s'ouvre lors de ce contrôle manuel, le fer à coller ne tiendrait probablement pas longtemps sur le sabot. N'hésitez pas à tirer de toutes vos forces, car les forces qui s'exercent ensuite sur la soudure du sabot du cheval sont généralement plusieurs fois supérieures.
La bonne vitesse pour les travaux de soudure
Que vous tourniez la plaque de base à l'horizontale à l'aide du dispositif de soudure ou que vous la fassiez rouler verticalement sur un autre support pour la souder à la manchette de collage, il est important d'effectuer le mouvement lentement, mais à une vitesse constante, afin d'obtenir une soudure uniforme.
C'est ici qu'apparaît l'un des principaux avantages du soudage des plastiques à l'aide de notre dispositif de soudure : vous avez les deux mains libres pour vous concentrer sur les pièces en plastique, car le pistolet à air chaud est fixé dans le dispositif. Si vous soudez sur un autre support, vous devez tenir vous-même le pistolet à air chaud dans la main, ce qui peut en outre avoir pour conséquence que le flux d'air du pistolet à air chaud ne soit pas exactement centré entre la languette et la plaque de base.
Pour réussir le soudage pour des fers à coller alternatifs, il ne suffit pas d'avoir la main ferme, il faut aussi connaître le plastique de la plaque de base et des colliers adhésifs utilisés.
À l'exception du Duplo Arizona, les manchettes à coller peuvent en principe être combinées avec toutes les ferrures en plastique et ferrures composites de notre gamme. Elles sont compatibles aussi bien avec les ferrures Standard et Extra qu'avec les modèles en regranulat. Selon le mélange de plastique et la température, il peut être nécessaire d'adapter la température du pistolet à air chaud ainsi que la vitesse d'avancement lors du soudage.
Acquérir de l'expérience pratique en soudage
Comme dans tous les domaines de la vie, la règle est la même : « C'est en forgeant qu'on devient forgeron ». Même avec un fer à coller, les fers perdus peuvent devenir un risque pour la sécurité. Surtout si la plaque de base est équipée de pinçons latéraux. Mais même si ce n'est pas le cas, les fers perdus sont toujours ennuyeux, tant pour le maréchal-ferrant que pour le propriétaire du cheval.
Pour que l'entraînement ne soit pas trop coûteux, nous avons dans notre assortiment un kit d'entraînement composé de factices de plaques de base et de colliers adhésifs. Ce kit d'entraînement est d'ailleurs également compris dans notre kit L, en plus du dispositif Standard. De plus, vous trouverez chez nous le sabot d’entraînement Diamond, qui convient parfaitement pour s’exercer ensuite au collage sur le sabot.
Nous souhaitons également attirer votre attention sur nos séminaires de collage, au cours desquels vous avez bien sûr la possibilité de vous initier au dispositif de soudage. Vous trouverez toutes les informations sur les séminaires disponibles dans la rubrique « Formations ». Les cours sont dispensés en allemand. Si vous êtes intéressé par un cours en français, veuillez contacter notre équipe. En cas de demande suffisante, nous pourrions peut-être organiser quelque chose.

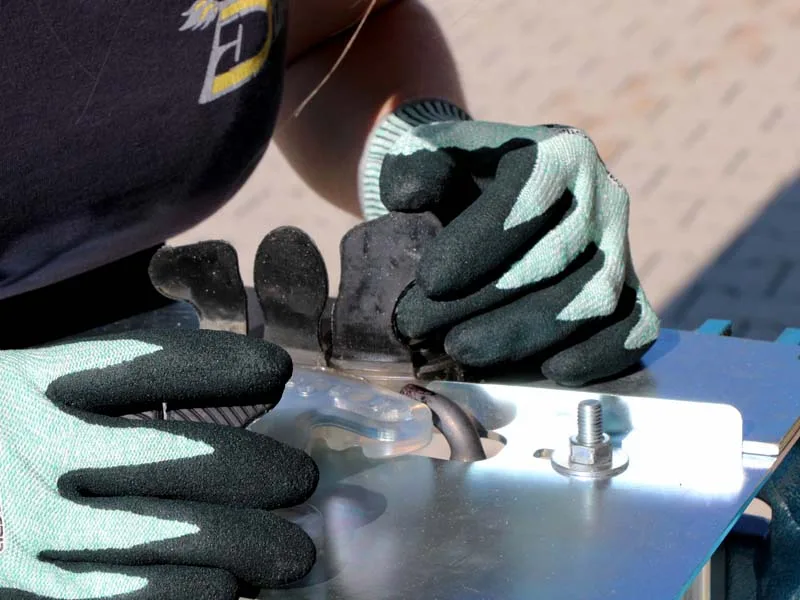

Souder avec le dispositif
La manchette de collage est solidement fixée, le flux d'air est correctement dirigé et vous avez les deux mains disponibles pour les travaux de soudage.
Souder sans dispositif
Veillez à ce que le collier adhésif soit bien fixé pour éviter qu'il ne glisse et assurez-vous que le flux d'air est correctement dirigé.
La pratique rend parfait

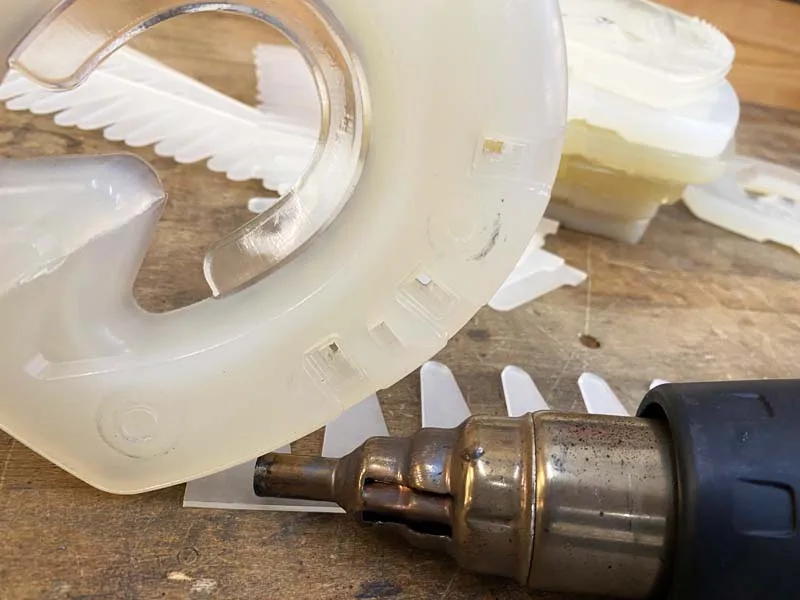

Utilisez nos kits d’entraînement pour vous exercer à la bonne technique de soudage à moindre coût.
Instructions de montage et contenu de la livraison des dispositifs de soudage
Dispositif de soudage « Mini »

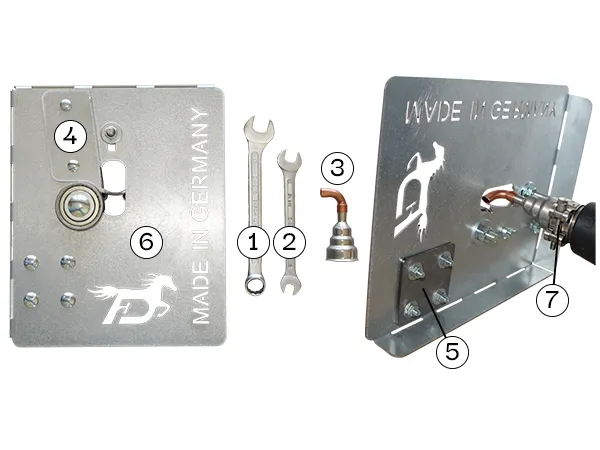

Contenu et accessoires fournis avec le dispositif de soudage Mini
- Clé mixte à œil et fourche 17mm
- Clé à fourche 10/13mm
- Buse de réduction 9mm avec embout spécial
- Espaceurs (2x 2mm)
- une plaquette de bricolage
- Plaque à souder « Mini » avec roulement à billes et
- support pour le décapeur thermique
Le décapeur thermique n’est pas inclus dans la livraison.
Instructions de montage
Installation du décapeur thermique
Placez la buse (n° 3) sur votre pistolet à air chaud (type Steinel). Positionnez
le pistolet dans le dispositif de fixation (n° 7) du plateau de soudure (n° 6).
Serrez-le à la main avec la clé à fourche (n° 2).

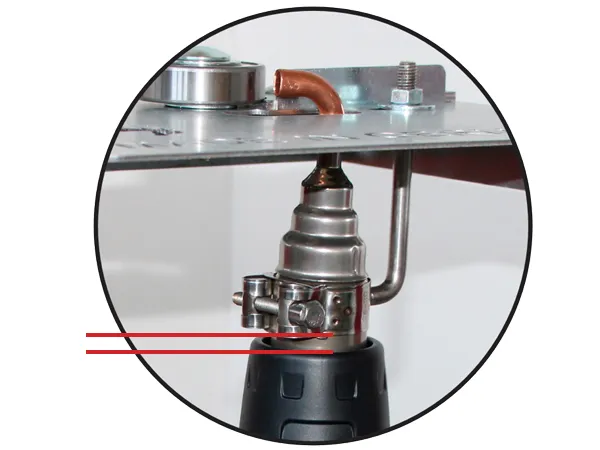

Attention : Le pistolet devient très chaud.
Ne le placez pas complètement dans le
dispositif de fixation.

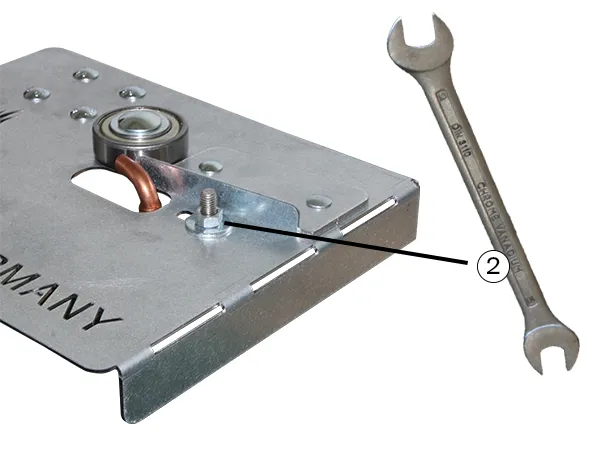

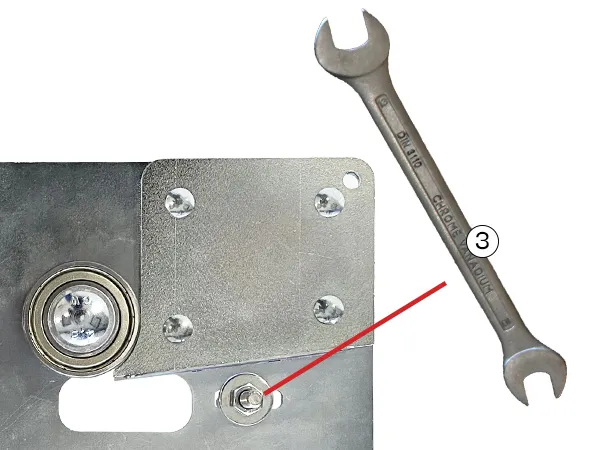

Positionnement précis du décapeur thermique
Vous pouvez aussi varier la position du pistolet à air chaud à la surface du
plateau de soudure. Utilisez la clé à fourche (n° 2) pour desserrer l’écrou.
Repositionnez le pistolet au long du trou et resserrez-le à la main.
Espaceurs et plaquette de bricolage
Pour souder des manchettes à coller à une ferrure Duplo, nous recommandons
placer les deux espaceurs (n° 4) l’un sur l’autre. Quand vous voulez souder
des bandes de couleur, la ferrure et la bande doivent être au même niveau ;
dans ce cas, nous recommandons de ne pas utiliser aucun espaceur (n° 4).
Recommandation : Vous pouvez modifier le mini-dispositif de soudure en
utilisant la plaquette de bricolage non galvanisées
(n° 5) qui est fixé en-dessous
du plateau de soudure.
Dispositif de soudage « Standard »

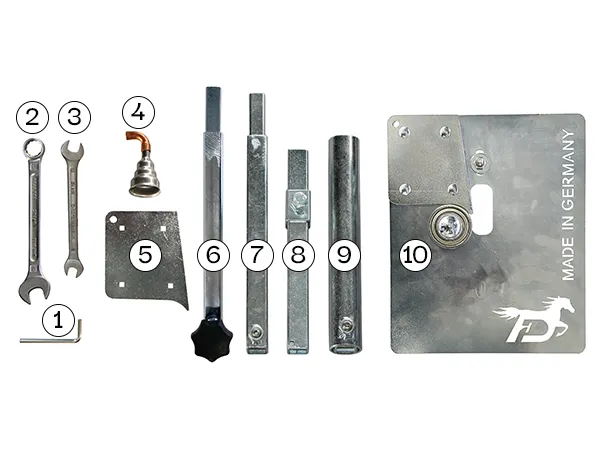

Contenu et accessoires fournis avec le dispositif de soudage Standard
- Clé à six pans
- Clé mixte à œil et fourche 17mm
- Clé à fourche 10/13mm
- Buse de réduction 9mm avec embout spécial
- Espaceurs (2x 1mm, 1x 2mm, 1x 4mm)
- Embout tuyau carré avec poignée à vis et un
- Embout tuyau carré allongement (270mm)
- Embout tuyau carré pour enclume (réglable en hauteur)
- Embout tuyau pour trépied
- Plaque à souder « Standard » avec roulement à billes, deux tuyaux carrés intégrés et dispositif de fixation pour le pistolet à air chaud
Le décapeur thermique n’est pas inclus dans la livraison.
Instructions de montage

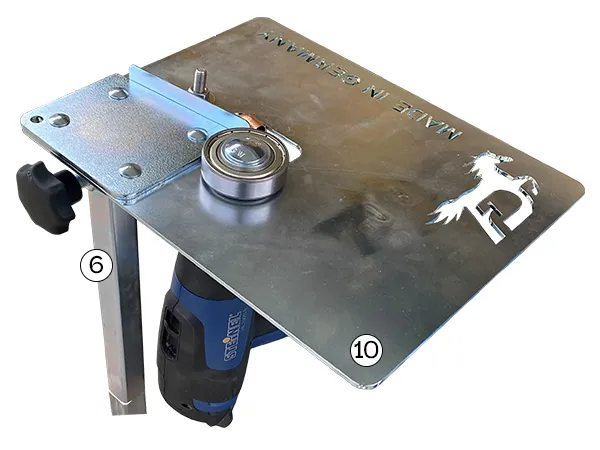

Pour la fixation du dispositif de soudage sur le tréteau de maréchalerie (en option)
Connectez les n° 6, 7 et 9 et fixez-les avec la clé à six pans (n° 1). Fixez la construction dans le trépied.
acez le plateau de soudure (n° 10) sur le tuyau carré avec poignée de vis (n° 6). Fixez le plateau au tuyau à l’aide de la poignée à vis.

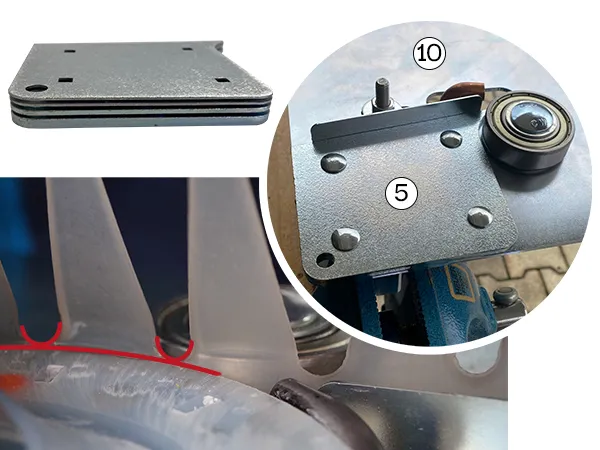

Choisir les espaceurs appropriés
Placez les espaceurs appropriés (n° 5) dans les trous du plateau de soudure (n° 10) et fixez-les avec les vis. Selon la ferrure et la manchette à coller, vous nécessitez des espaceurs différents. Choisissez les espaceurs de manière à ce que le point le plus bas de l‘arrondi semi-circulaire entre les languettes soit au même niveau que le bord supérieur de la ferrure.

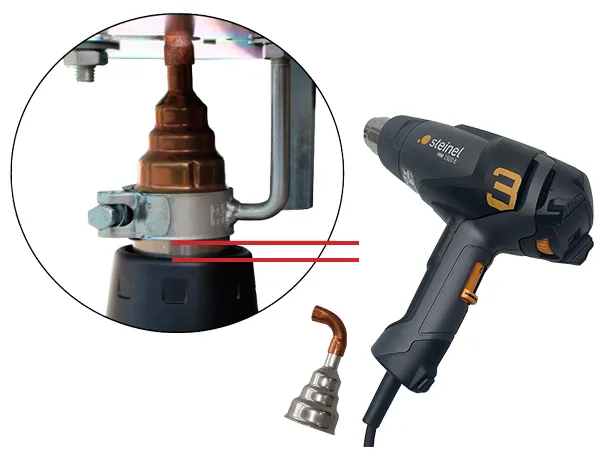

Installation du décapeur thermique
Placez la buse (n° 4) sur votre pistolet à air chaud (veuillez voir n° 4). Positionnez le pistolet
dans le dispositif de fixation du plateau de soudure (n° 10). Utilisez la clé à fourche de 10mm
(n° 3) pour fixer le pistolet. Serrez la vis à la main.
Attention :
Le pistolet devient très chaud. Ne le placez pas complètement dans le dispositif de fixation.
Positionnement précis du décapeur thermique
Vous pouvez aussi varier la position du pistolet à air chaud à la surface du plateau de soudure. Utilisez la clé mixte de 13mm (n° 3) pour desserrer l’écrou. Repositionnez le pistolet au long du trou et resserrez l’écrou à la main.
Pour la fixation du dispositif de soudage dans un étau (en option)
Placez un des tuyaux carrés du plateau de soudure (n° 10) dans l’étau, après que le décapeur thermique a été correctement fixé et positionné. Heißluftföhn korrekt fixiert und positioniert wurde.

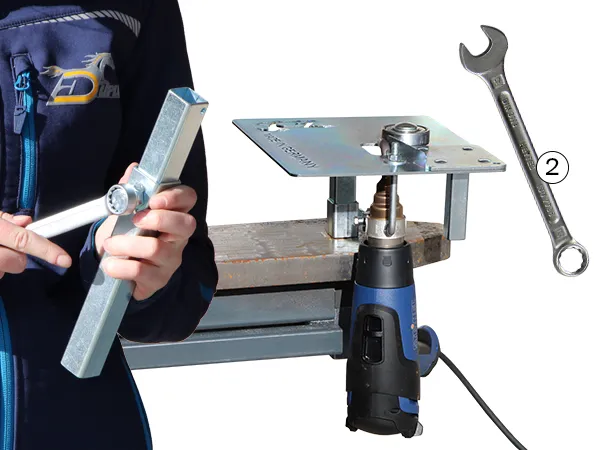

Pour la fixation du dispositif de soudage sur une enclume (en option)
Placez le tuyau carré réglable en hauteur (n° 8) dans l’enclume et fixez-le. Utilisez la clé mixte de 17mm (n° 2) pour régler la hauteur. Placez un des tuyaux carrés du plateau de soudure (n° 10) dans le tuyau carré réglable (n° 8), après que le décapeur thermique a été correctement fixé et positionné.
Caractéristiques du Produit
| Données Générales et Informations de Livraison | |
|---|---|
| Modèle | Dispositifs de soudage |
| Marque des dispositifs | Duplo |
| Fabriqué en | Allemagne |
| Références | Mini dispositif de soudage : 000110V Dispositif de soudage standard : 000100V Pièce de rechange : buse réductrice avec embout spécial : 000120V |
| Contenu de la livraison | Le contenu de la livraison dépend du modèle choisi. Vous trouverez des informations détaillées dans les indications ci-dessus concernant le montage et le contenu de livraison des dispositifs. |
| Échange et retour | Possibles sous certaines conditions dans un délai de 3 mois au sein de l’Union européenne
(UE). Pour les retours hors UE, veuillez contacter notre service client. Tous les détails se trouvent dans la rubrique FAQ → Service & Conditions. |
| Fonction et Domaines d’Utilisation | |
|---|---|
| Fonction | Protection alternative du sabot, ferrure collée, collage |
| Instructions de collage | Vous trouverez nos instructions de collage sous FAQ → Instructions. |
| Accessoires | Décapeur thermique, équipement de protection individuelle |
| Consignes de Sécurité | |
|---|---|
| Consignes générales de sécurité | Veuillez respecter nos consignes de sécurité pour le travail avec le dispositif de soudage ainsi que les consignes de sécurité du fabricant de votre décapeur thermique et prendre toutes les mesures de sécurité nécessaires au soudage. Cela comprend notamment les équipements de protection individuelle, une bonne organisation du poste de travail ainsi qu’une ventilation suffisante lors du soudage des plastiques. Idéalement, travaillez en extérieur. |
| Consignes de sécurité en ligne | Vous trouverez nos consignes de sécurité pour les dispositifs de soudage ainsi que pour nos autres produits Duplo sous FAQ → Consignes de sécurité. |
| Consignes de sécurité pour les dispositifs de soudage Mini et Standard en téléchargement PDF | Téléchargement PDF |
| Consignes de sécurité pour les produits Duplo en téléchargement PDF | Téléchargement PDF |
