blueline® NXT
Art.Nr.: NXT
Hersteller/Marke: Duplo Verbundbeschläge
ab 23,50 EUR
inkl. 19 % USt.
-
- Lieferzeit 3-5 Werktage (*)
Profitieren Sie schon von unseren Gewerbekonditionen? Kontaktieren Sie uns!
blueline® NXT – die nächste Generation des Mehrkomponenten-Hufbeschlags
Ein stoßdämpfender und barhufnaher Mehrkomponenten-Hufbeschlag, der dem Huf zugleich ein gewisses Maß an Unterstützung bietet, flexibel geklebt oder genagelt eingesetzt werden kann und mit überzeugendem Preis-Leistungs-Verhältnis erhältlich ist – das ist der blueline® NXT.
Der moderne Mehrkomponenten-Hufbeschlag aus zwei TPU-Komponenten baut auf dem blueline® evo! auf. Dieser stammt von dem Hufschmied und Produktentwickler Wolfgang Busch und wurde im 3D-Druck gefertigt. Gemeinsam haben wir den Beschlag mit Kunststoff- statt Metallkern nun zur nächsten Generation weiterentwickelt.
Ich habe schon immer gerne neue Wege ausprobiert. Wenn mir in der täglichen Arbeit am Pferd etwas gefehlt hat, habe ich versucht, selbst eine passende Lösung dafür zu entwickeln.
Schon früh habe ich mich intensiv mit dem 3D-Druck beschäftigt. Damit lassen sich Ideen schnell umsetzen, individuell anpassen und direkt in der Praxis testen – von maßgefertigten Einzelanfertigungen bis hin zu Produkten für einen größeren Anwenderkreis. So entstanden zunächst die WB 3D Hufbeschläge und daraus später der blueline® evo! – ein Kombi-Hufbeschlag mit stabilem Kunststoffkern.
Seit Duplo den blueline® evo! einem größeren Anwenderkreis bekannt gemacht hat, stehen meine 3D-Drucker kaum noch still. Da die Fertigung größerer Stückzahlen im 3D-Druck jedoch zeitaufwendig und vergleichsweise teuer ist, gehen wir nun gemeinsam den nächsten Schritt: Beim blueline® NXT übertragen wir das bewährte Konzept auf die Serienfertigung im Spritzguss. Nach den zehenoffenen Beschlägen und den Wolf Busch® Klebelaschen (früher RB Carbon) „powered by Duplo“ ist dies bereits unser drittes gemeinsames Großprojekt.

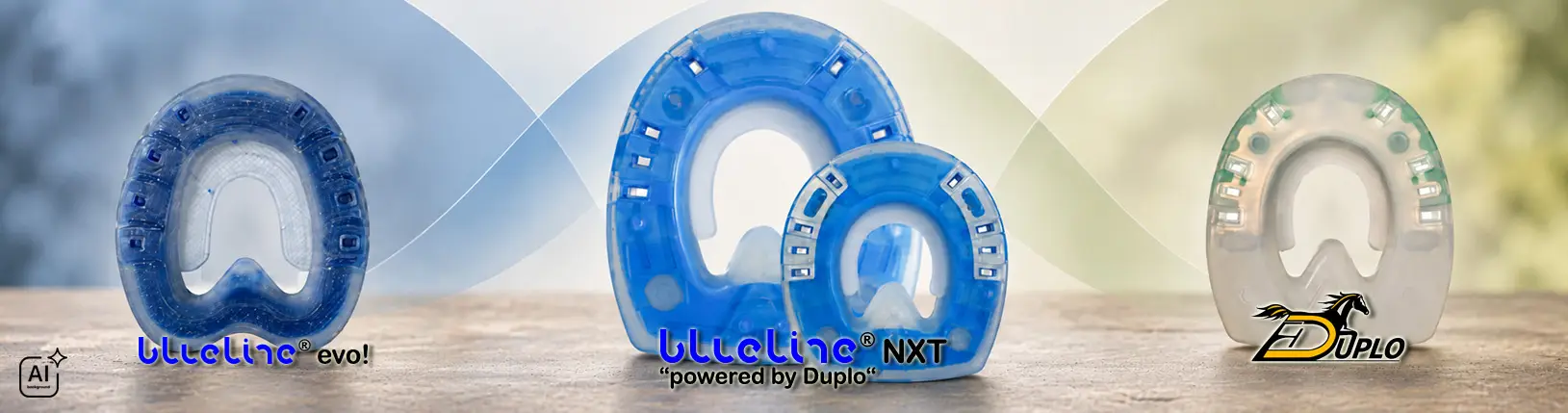

blueline® NXT „powered by Duplo“
Im Rahmen unseres dritten gemeinsamen Projekts haben wir das von Wolfgang Busch entwickelte und bewährte blueline®-System weitergedacht. Entstanden ist ein moderner Mehrkomponenten-Hufbeschlag, der Wolfgangs ursprüngliche Idee und sein fachliches Know-how mit unserer Erfahrung aus zwei Generationen im Hufschmiedehandwerk sowie unserer Kompetenz in der Entwicklung und Serienfertigung von Kunststoff- und Verbundbeschlägen verbindet.
Wie auch unsere Duplo-Beschläge fertigen wir den blueline® NXT im Spritzgussverfahren in unserer Produktion im Bayerischen Wald. Dadurch können wir den Mehrkomponenten-Hufbeschlag wirtschaftlicher herstellen und ihn dank unserer mehrsprachigen Webseite einem größeren internationalen Anwenderkreis zugänglich machen.
Der NXT verbindet damit Wolfgangs praxiserprobtes Konzept und seine Erfahrung als Hufschmied und Produktentwickler mit unserem über Generationen gewachsenen Fachwissen rund um den Huf sowie unseren technischen Entwicklungs- und Fertigungsmöglichkeiten – ohne die ursprüngliche Grundidee seines Beschlagssystems zu verändern.
Der Name NXT steht bewusst für Next Generation (nächste Generation) und bringt auf den Punkt, wofür der Beschlag steht: die konsequente Weiterentwicklung eines praxiserprobten Hufbeschlags-Konzepts für die moderne Serienfertigung.
Besonderheiten des blueline® NXT
Bewährte Eigenschaften des evo!

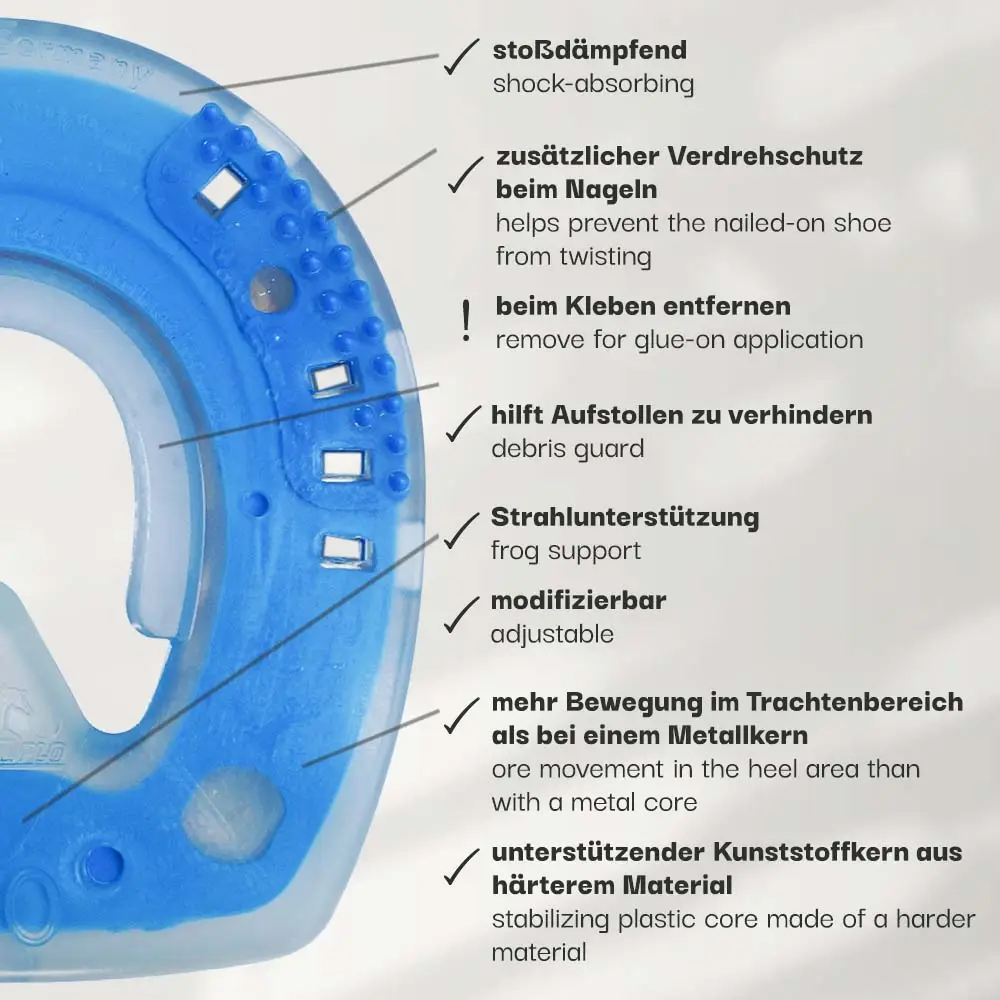

Der blueline® NXT übernimmt den mehrkomponentigen Aufbau seines Vorgängers. Bereits der evo! Kombi-Hufbeschlag bestand aus zwei funktional aufeinander abgestimmten, unterschiedlich harten TPU-Komponenten:
- einem flexiblen, stoßdämpfenden Außenmantel
- einem unterstützenden, ringförmigen blauen Kunststoffkern aus härterem Material
Der Kunststoffkern schränkt die Beweglichkeit des Hufes im Trachtenbereich jedoch deutlich weniger ein als ein ringförmiger Metallkern. Die Kombination beider TPU-Komponenten vereint somit Stoßdämpfung mit barhufnaher Flexibilität, bietet dem Huf aber zugleich ein gewisses Maß an Unterstützung.
Strahlunterstützung, Kunststofflippe und Profil bleiben in ihrer Funktion ebenfalls erhalten, wurden in ihrer konkreten Gestaltung jedoch an die Duplo-Beschläge angepasst.
Neue Elemente aus dem Duplo-System
Für eine hohe Abriebfestigkeit und ausreichende Stabilität auch in größeren Größen wird der blueline® NXT aus dem härteren Extra-Material gefertigt. Da der NXT zunächst nur in einem Härtegrad erhältlich sein wird, weichen wir beim Noppeneinleger bewusst von unserem bisherigen Farbschema ab und setzen passend zur Produktlinie und dem blauen Kunststoffkern auf Blau.
Damit übernimmt der NXT zugleich ein weiteres bewährtes Element aus dem Duplo-System: die bekannten Noppeneinleger. Sie bieten beim Nageln ohne Seitenkappen zusätzlichen Schutz vor einem Verdrehen des Beschlags am Huf. Je nach Bedarf kann der Beschlag mit den blueline® Anschweißaufzügen kombiniert werden.

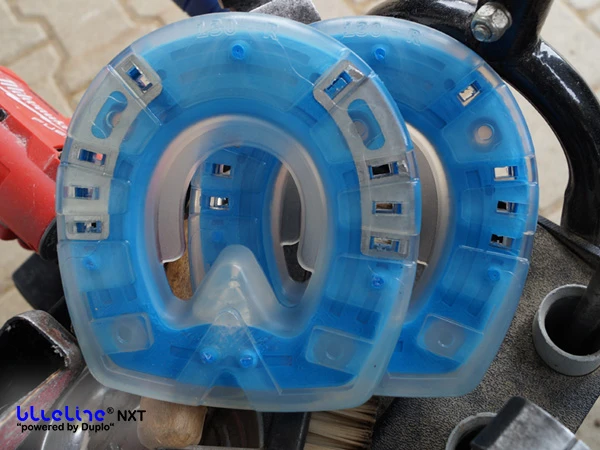

Ergänzend dazu ist der NXT für die genagelte Anwendung auch mit einem Metalleinleger im Bereich der Nagellöcher erhältlich. Dieser unterstützt die sichere Verankerung der Nagelköpfe im Beschlag.
Anpassungen für die Serienfertigung
Für die Serienfertigung im Spritzguss mussten ein paar Anpassungen vorgenommen werden.
Im Gegensatz zu seinem im 3D-Druck gefertigten Vorgänger, der in 5-mm-Schritten erhältlich ist, wird der blueline® NXT in den bei Duplo üblichen 4-mm-Größenabstufungen angeboten.
Die genauen Abmessungen sind der Duplo-Maßtabelle unter Wissenswertes → Größen und Formen zu entnehmen.
Anders als beim evo! sind die Nagellöcher des NXT nicht durch eine dünne Membran verschlossen. Eine solche Ausführung würde zusätzliche und technisch aufwendige Anpassungen der Spritzgusswerkzeuge erfordern und sich entsprechend auf den Preis der neuen Generation des Mehrkomponenten-Hufbeschlags auswirken.
Der blueline® NXT – Anpassung und Zubehör – Fotos

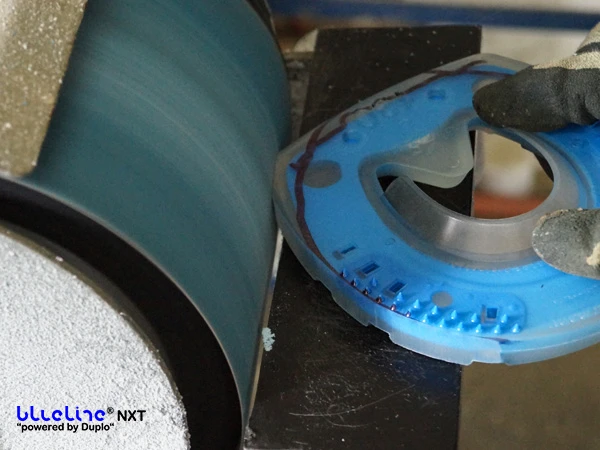

Der blueline® NXT kann mit einem Band- oder Winkelschleifer an die individuelle Hufform angepasst werden. Eine Anpassung mit dem Duplo Shoe Spreader ist hingegen nicht möglich, da der Beschlag keinen Metallkern besitzt.

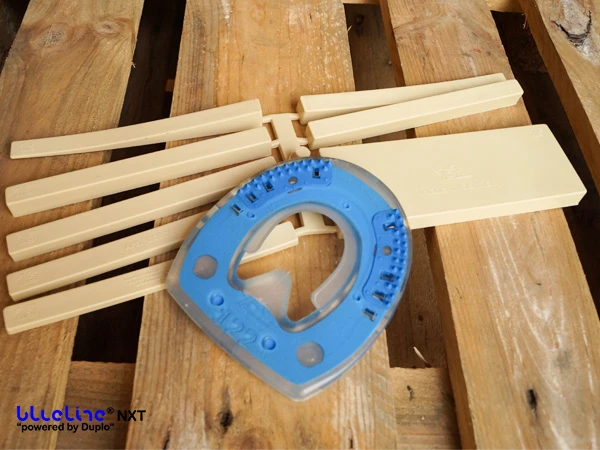

Wenn Sie den NXT mit Farbstreifen oder Extensions verlängern oder verbreitern, achten Sie auf die Position des Kunststoffkerns. Dieser sollte den gesamten Tragrand von der Zehe bis zum Tragrandende abdecken. Liegt der Kern nach der Anpassung nicht mehr vollständig unter dem Tragrand, raten wir von der Modifikation ab.

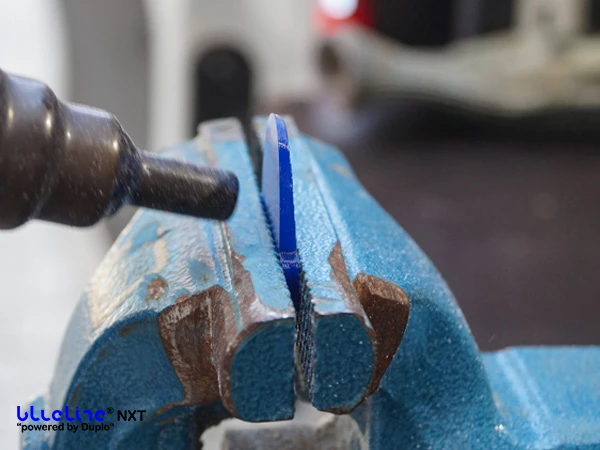

Bei Bedarf können blueline® Anschweißaufzüge als Zehen- oder Seitenkappen angebracht werden. Die Anschweißaufzüge sind in verschiedenen Größen sowie als weichere Winter- und härtere Sommervariante erhältlich. Für Beschläge von 122mm bis 134mm eignet sich die Größe K4.

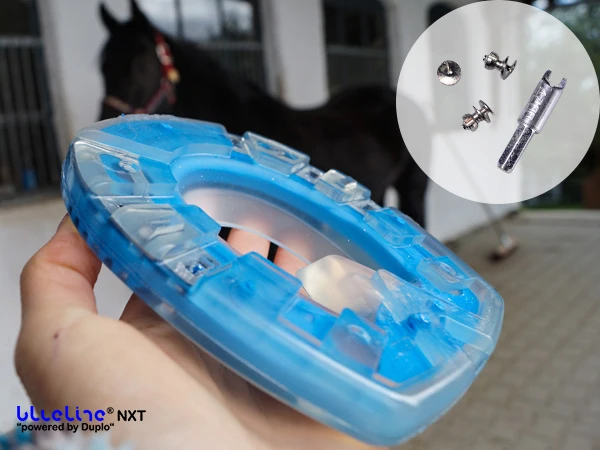

Durch sein verstärktes Profil bietet der blueline® NXT bereits eine gute Bodenhaftung. Bei Bedarf können mit dem passenden Adapter zusätzliche Spikes eingeschraubt werden. Besonders im Winter kann der Einsatz von Spikes aufgrund des etwas härteren Extra-Materials sinnvoll sein.

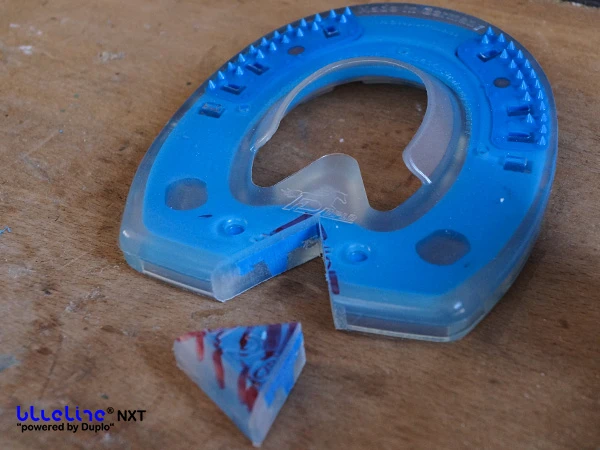

Manchmal kann es notwendig sein, den Steg des NXT zu modifizieren, zum Beispiel um eine akute Strahlfäule zu behandeln. Sowohl eine minimale Anpassung als auch das vollständige Entfernen ist prinzipiell möglich. Bei der vollständigen Entfernung verliert der NXT jedoch an Stabilität, sodass sich die Schenkel leichter verwinden können.

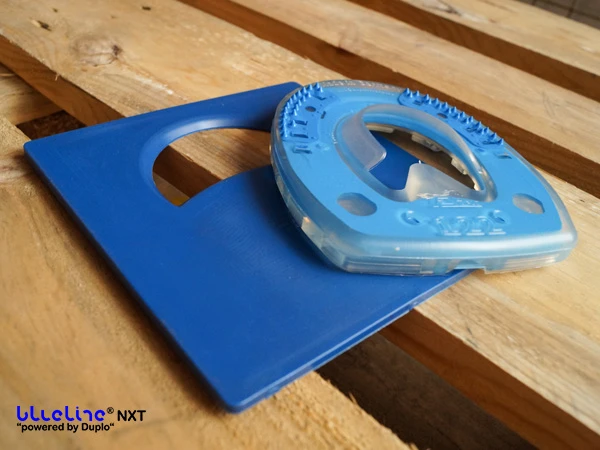

Als leichter, unterstützender Beschlag eignet sich der NXT gut für therapeutische oder orthopädische Anwendungen. Der offene Sohlenbereich kann mit dem Hoof Sole Protector verschlossen werden. Zudem lässt sich der Beschlag mit einem Keil zur Veränderung des Hufwinkels oder dem Sole Relief Pad zur Entlastung der Hufbeinspitze kombinieren.
Allgemeine Anwendungs- und Sicherheitshinweise

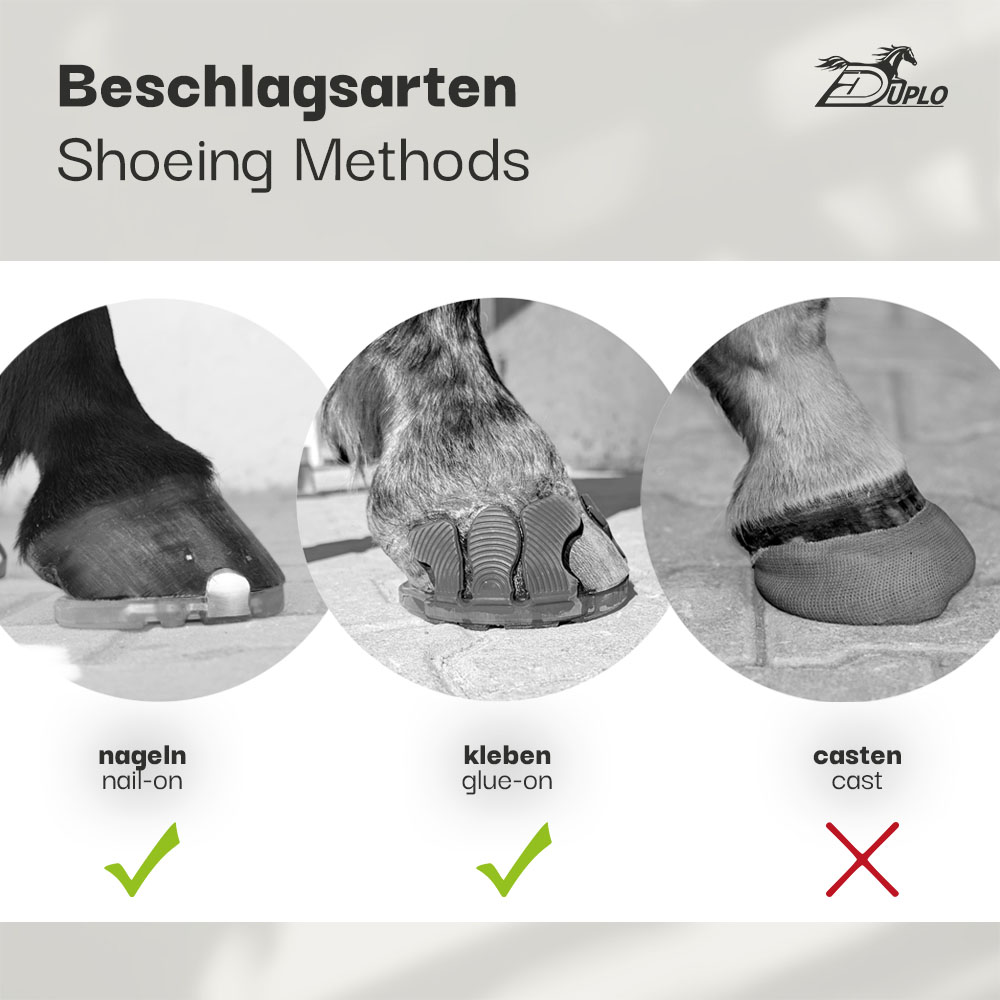

Geklebter Hufschutz – flexible Anpassung mit dem blueline® NXT
Als flexibler und leichter Kunststoffbeschlag eignet sich der blueline® NXT besonders gut für die geklebte Anwendung. Da sich auch der Kunststoffkern mit den Klebelaschen verschweißen lässt, kann der NXT besonders flexibel an die individuelle Hufform angepasst werden. Bei der geklebten Anwendung darf dafür sogar bis in den Kern eingeschliffen werden. Gerade bei unregelmäßigen Hufformen oder Problemfällen ist dies ein großer Vorteil des Mehrkomponenten-Hufbeschlags.
Denken Sie bitte daran, die Noppen vor dem Verschweißen vollständig abzuschleifen. Andernfalls könnte es zu nachträglichen Stauchungen der Klebelaschen kommen.
Die passenden Klebelaschen

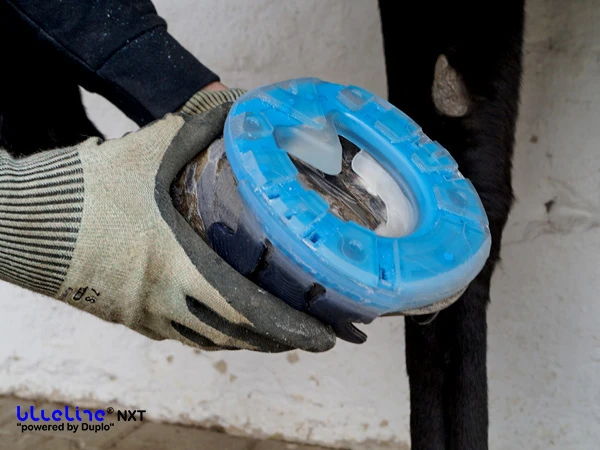

Zum Kleben können die Klebekragen Profi und Easy sowie die beliebten Wolf Busch® Klebelaschen verwendet werden. Je nach gewählter Variante müssen die Temperatur des Heißluftgeräts und die Abrollgeschwindigkeit beim Kunststoffschweißen entsprechend angepasst werden.
Genagelter Hufschutz – zuverlässiger Nagelhalt durch gezielte Metallverstärkung
Ein flexibler, reiner Kunststoffbeschlag schränkt den Hufmechanismus nur gering ein und gilt daher als besonders barhufnaher Hufschutz. Der blueline® NXT kombiniert einen stoßdämpfenden, weicheren Außenmantel mit einem härteren Kunststoffkern aus TPU. Anders als bei klassischen Verbundbeschlägen besteht dieser Kern nicht aus Metall, sondern ebenfalls aus Kunststoff. Dadurch bleibt der NXT besonders leicht und flexibel, bietet gegenüber reinen Kunststoffbeschlägen ohne verstärkenden Kern jedoch zusätzliche Stabilität und kann wie sein Vorgänger, der evo!, sowohl geklebt als auch genagelt werden.
Auch wenn uns bei der genagelten Anwendung des evo! bislang keine Probleme bekannt sind, wissen wir aus unserer langjährigen Erfahrung mit Verbundbeschlägen, wie entscheidend ein zuverlässiger Nagelhalt für die gesamte Beschlagsperiode ist. Deshalb haben wir die Entwicklung des NXT genutzt, um unsere Erfahrungen aus mehr als 20 Jahren mit Verbundbeschlägen gezielt in das blueline®-Konzept einfließen zu lassen.

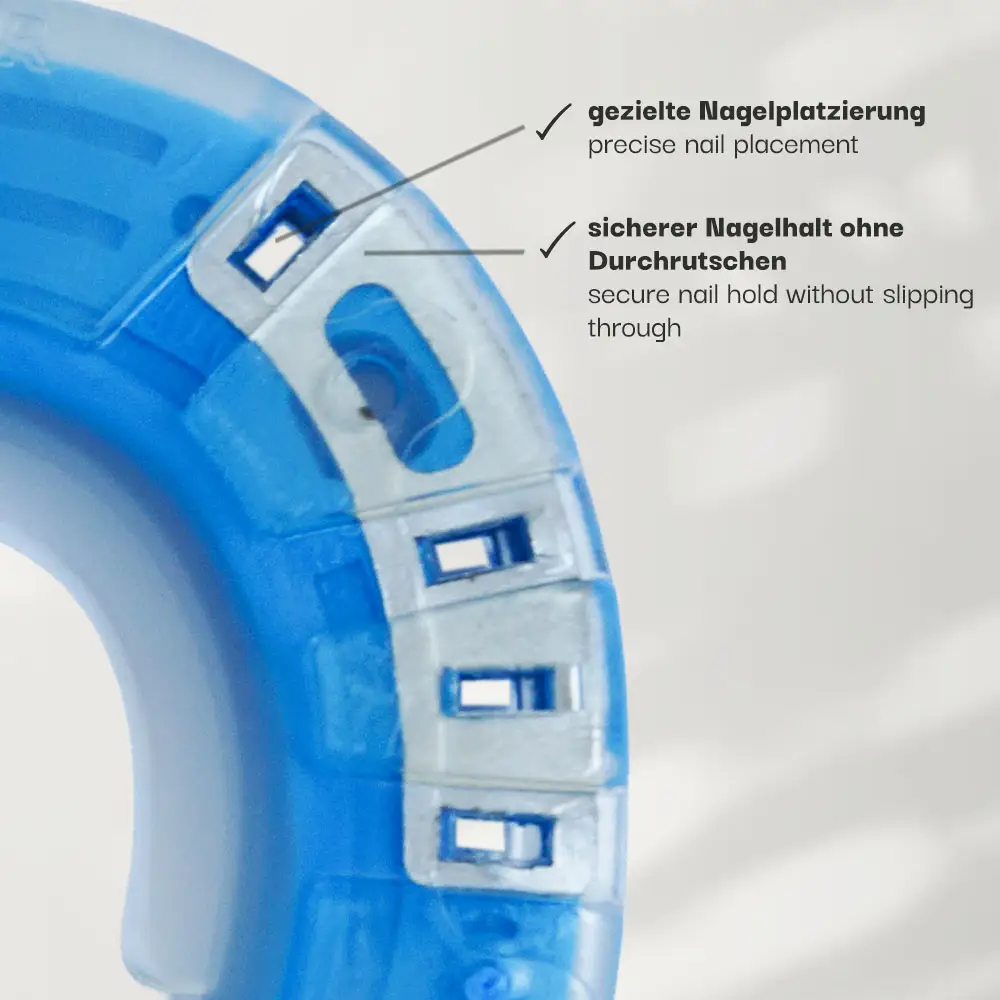

Ergänzend haben wir daher eine Variante mit einem kleinen Metalleinleger im Bereich der Nagellöcher entwickelt, die wir Ihnen für die genagelte Anwendung empfehlen möchten. Die Metallverstärkung im Bereich der Nagellöcher unterstützt die stabile Verankerung der Nagelköpfe, kann das Risiko eines Durchrutschens verringern und zu einem zuverlässigen Halt über die gesamte Beschlagsperiode beitragen.
Für den Metalleinleger gilt dabei: so viel wie nötig, so wenig wie möglich. Er ist bewusst auf den Bereich der Nagellöcher begrenzt. Dadurch unterscheiden sich die beiden NXT-Varianten hinsichtlich ihrer Flexibilität und der damit verbundenen Bewegungsfreiheit des Hufmechanismus nur geringfügig.
Der passende Hufnagel
Für den blueline® NXT können grundsätzlich dieselben Hufnägel verwendet werden wie für unsere Verbundbeschläge. Entscheidend ist, dass der Nagelkopf nicht durch das Nagelloch rutschen kann. Welche Nagelgröße und welcher Nageltyp im Einzelfall die beste Wahl sind, hängt unter anderem von der Hornqualität, der Hufgröße und der geplanten Nutzung des Pferdes ab. Eine allgemeine Empfehlung zur passenden Nagelgröße finden Sie in unserer Kategorie Hufnägel.
Trotz Eisenverbot eine mögliche Alternative
Der minimalistische Metalleinleger befindet sich auf der Bodenseite des Kunststoffkerns. Bei regulärem Verschleiß bleibt er jedoch in der Regel ausreichend vom Kunststoff umschlossen. Sollte er durch sehr starken Abrieb sichtbar werden, wären in der Regel auch die Nagelköpfe bereits so weit abgenutzt, dass der Beschlag ohnehin nicht mehr sicher am Huf befestigt wäre.
Das Risiko freiliegender Metallteile während der üblichen Beschlagsperiode ist daher sehr gering. Die Variante mit metallverstärkten Nagellöchern kann somit auch für Offenställe oder andere Haltungsformen eine mögliche Alternative sein, in denen Hufeisen bzw. sichtbares Metall am Huf aus Sicherheitsgründen nicht erwünscht sind.
Abrieb und Haltbarkeit beim blueline® NXT
Wenn der Beschlagskern durch Abrieb sichtbar wird, beeinträchtigt dies die Funktion des NXT nicht, da Mantel und Kern fest miteinander verbunden sind. Das Freiliegen des Kunststoffkerns stellt auch keinen generellen Hinderungsgrund für eine erneute Verwendung des Beschlags dar.
Wenn der NXT eine starke, einseitige Abnutzung aufweist oder – bei genageltem Einsatz – die Nagelköpfe überstehen würden, raten wir jedoch von einer erneuten Verwendung ab. Wie immer gilt auch für den NXT: Die finale Entscheidung obliegt dem Hufbearbeiter vor Ort. Im Zweifel sollten Sie sich jedoch immer für einen neuen Hufbeschlag entscheiden.
Weitere Informationen rund um die Haltbarkeit von Beschlägen mit Kunststoffmantel finden Sie unter Wissenswertes → Abrieb und Haltbarkeit.
Produkteigenschaften
| Allgemeine Daten und Lieferhinweise | |
|---|---|
| Modell | NXT Mehrkomponenten-Hufbeschlag mit stabilem Kunststoffkern mit oder ohne Metalleinleger im Bereich der Nagellöcher |
| Marke | blueline® |
| Sortiment | Der NXT ist Teil unseres Innovations-Testsortiments zu vergünstigten Testpreisen. |
| produziert in | Deutschland |
| Artikelnummer | BKE10, BKE11, BNE10, BNE11 |
| Packungseinheit | Der NXT wird stückweise verkauft. |
| Umtausch und Rücksendung | Unter bestimmten Voraussetzungen innerhalb von 3 Monaten innerhalb der Europäischen Union (EU)
möglich. Für Rücksendungen außerhalb der EU kontaktieren Sie bitte unseren Kundenservice. Alle Details finden Sie im Bereich Wissenswertes → Service & Konditionen. |
| Funktion und Einsatzbereiche | |
|---|---|
| Funktion | alternativer Hufschutz, Gewichtsreduzierung, Stoßdämpfung, Anregung des Hufmechanismus |
| Jahreszeit / Härtegrad | Extra – der NXT ist ohne zusätzlichen Gleitschutz im Winter je nach Temperatur und Bodenverhältnissen nur bedingt einsetzbar. |
| Maße, Formen, Größen und Gewicht | |
|---|---|
| verfügbare Formen | rund (in der Regel für Vorderhufe geeignet) und oval (in der Regel für Hinterhufe geeignet) |
| Größenbestimmung | Bestimmen Sie die Beschlagsgröße anhand der Hufform und der breitesten Stelle des Hufs (nach entsprechender Hufbearbeitung) oder zur Not auch anhand der bisher passenden Hufeisengröße. |
| Größen | Zunächst ist der NXT in den Größen 122mm bis 134mm erhältlich, weitere Größen folgen je nach Produktionsstand. |
| Größenintervall | in 4mm-Schritten |
| Gewicht | 170-215g |
| Material und Aufbau – besondere Eigenschaften des Modells | |
|---|---|
| Kunststoffbeschlag | Der Kunststoff wirkt stoßdämpfend. Der Steg aus Kunststoffmaterial kann die Durchblutung des Hufes verbessern. |
| stabiler Kunststoffkern | Der blueline® NXT ist ein Mehrkomponenten-Hufbeschlag. Der stabile ringförmige Kunststoffkern sorgt für zusätzliche Stabilität, schränkt die Beweglichkeit des Hufes im Trachtenbereich aber nicht so ein wie ein starrer ringförmiger Metallkern. |
| Hufmechanismus | Der flexible Kunststoff unterstützt die Beweglichkeit der elastischen Strukturen des Hufs. |
| Sohlenbereich | Dank des offenen Sohlenbereichs können Hufsohle und Strahl gut
atmen. Die Kunststofflippe verhindert weitestgehend das Aufstollen von Matsch, Schnee und Hallenboden. |
| Grip | Der blueline® NXT sorgt dank des verwendeten Materials und des verstärkten Profils für erhöhte Rutschsicherheit. Für zusätzlichen Gleitschutz können Sie Spikes verwenden. Generell müssen Sie die Geschwindigkeit dem Untergrund anpassen und beispielsweise auf rutschigem Untergrund mit reduzierter Geschwindigkeit reiten. |
| Noppen | Die Noppen drücken sich in den Tragrand ein und verhindern weitgehend, dass sich der genagelte Beschlag während der regulären Beschlagsperiode am Huf verdreht. Bei der Verwendung als Klebebeschlag müssen die Noppen vor dem Verschweißen mit den Klebelaschen abgeschliffen werden. |
| Nagellöcher | Der blueline® NXT verfügt je nach Größe über 6 bis 8 in den
Kunststoffkern integrierte
Nagellöcher. Die optimale Nagelgröße variiert je nach Hufsituation und Hufgröße. Eine allgemeine Empfehlung finden Sie in unserem Shop bei den Hufnägeln. Für die genagelte Anwendung empfehlen wir die Variante mit kleinem Metalleinleger im Bereich der Nagellöcher. |
| Beschlagsformen und individuelle Anpassungen an den Pferdehuf | |
|---|---|
| Beschlagsform | genagelter Hufbeschlag, geklebter Hufbeschlag |
| Beschlagsanleitungen | Unsere Beschlagsanleitungen finden Sie unter Wissenswertes → Anleitungen. |
| Anpassung | Passen Sie jeden Mehrkomponenten-Hufbeschlag unbedingt an die individuelle Hufform an. |
| Zubehör | blueline® Anschweißaufzüge, Wolf Busch® Klebelaschen, Extensions, Farbstreifen, Spikes, Keil, Sole Relief Pad und mehr. |
| Sicherheitshinweise | |
|---|---|
| Sicherheitshinweise | Die Sicherheitshinweise für Duplo und blueline® Produkte
finden Sie unter Wissenswertes → Sicherheitshinweise. |
| Sicherheitshinweise als PDF-Download | PDF-Download |
